Opløs

Opløs deler de valgte rektangler, omrids og kæder i skitseeditoren i deres separate stykker, hver en linje for sig med sine to ender. Buer forbliver buer, og intet flytter sig.

Hvad det er

Værktøjerne i denne gruppe arbejder på linjerne, som du tegnede dem: et rektangel er én lukket linje med fire sider, en kæde fra Linje eller Polylinje er én linje med mange. Opløs deler en sådan linje i dens stykker, hver en linje for sig, præcis samme sted. Et lige stykke forbliver lige, og en bue forbliver den samme bue. En linje, der allerede er ét enkelt stykke, har intet at dele og lades, som den er.

Hvornår du bruger det

Før du arbejder på én side af et rektangel eller et omrids: forlænger den, ændrer dens længde, kopierer den alene eller afrunder den mod en anden linje.
Før du fjerner en enkelt side af en kæde hel.

Trinnene

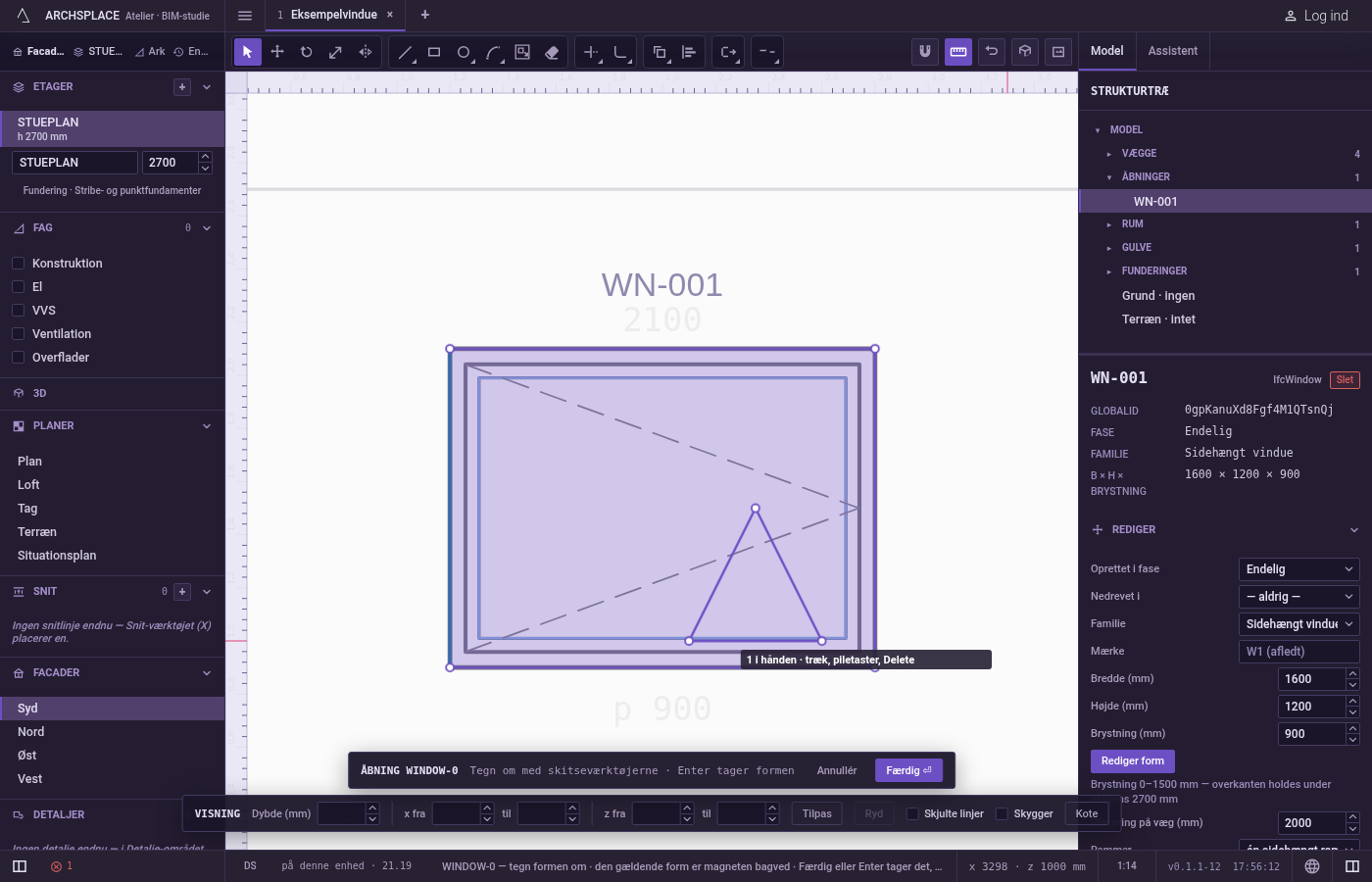

Vælg, hvad der skal opløses. I skitseeditoren (se Vælg for vejene ind) vælger du omridsene med Vælg. Det er nok at vælge én side af et rektangel for at tage hele rektanglet.
Tag Opløs. Tryk på X, eller klik på Opløs i editorens værktøjslinje. Med noget valgt virker Opløs straks: teksten siger, hvor mange dele det lavede, og hvor mange linjer der blev efterladt hele. Delene forbliver valgt.

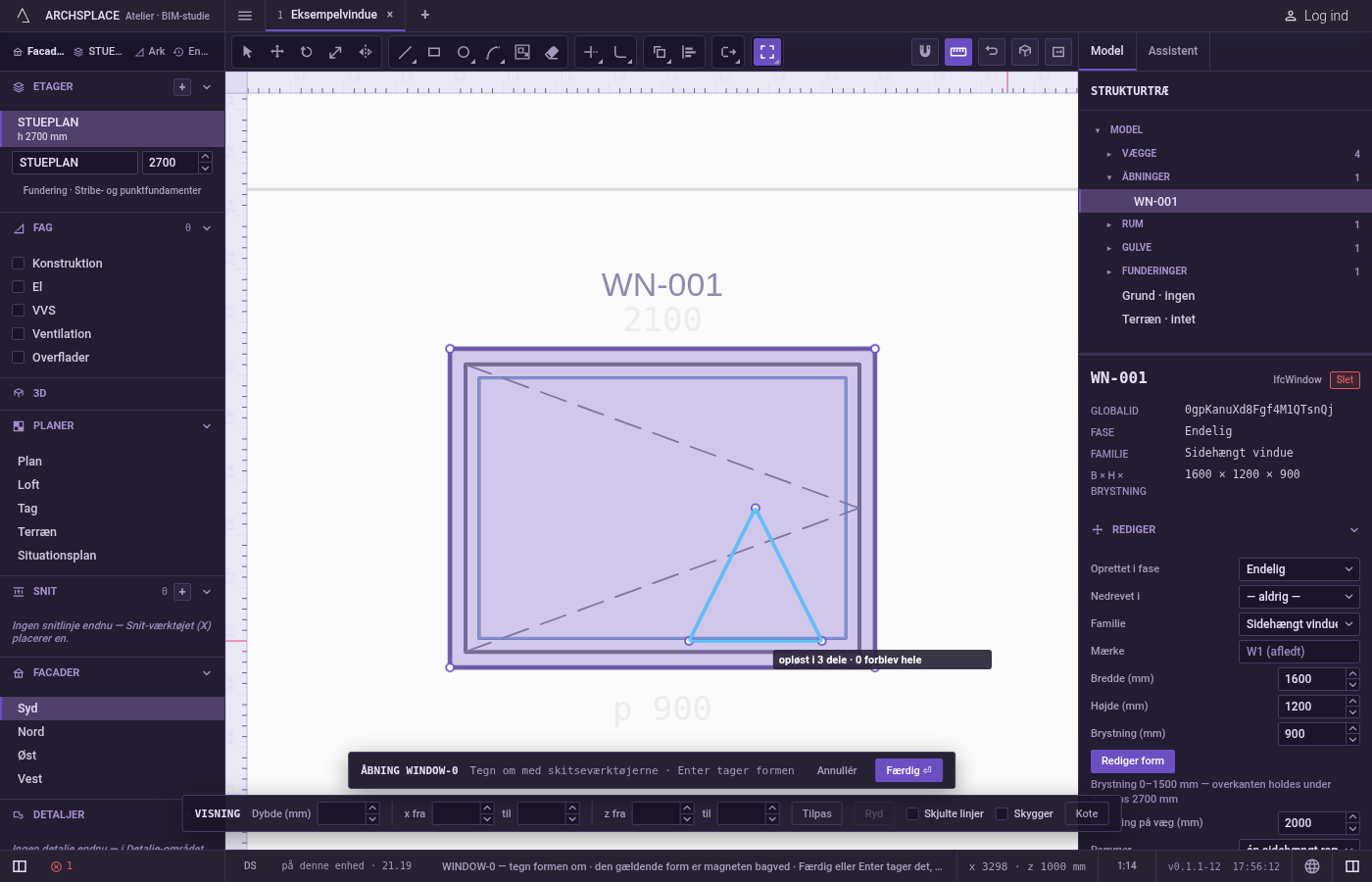

Eller vælg linjerne efter at have taget værktøjet. Med intet valgt beder teksten dig vælge objekter. Klik på linjer for at tilføje dem, Skift og et klik for at tage én ud igen, træk en boks mod højre for de linjer, der ligger helt inden for den, eller mod venstre for alle de linjer, den rører, eller tryk på F for et hegn. Tryk på Enter for at opløse dem.

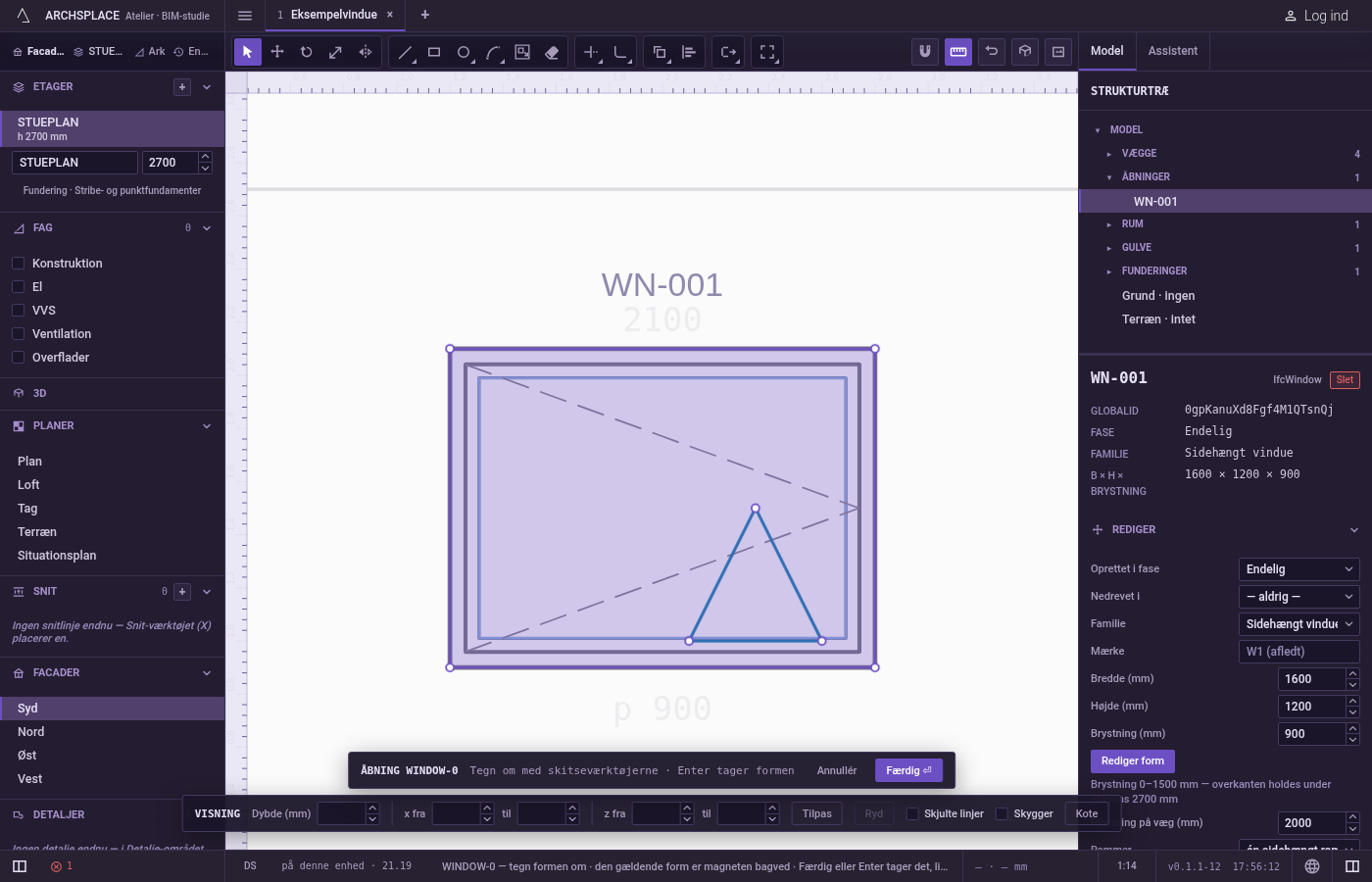

Fortsæt. Esc går tilbage til Vælg.

Hvad det afviser

Et enkelt stykke. En enkelt ret linje eller en enkelt bue har ingen dele. Når intet af det valgte kan deles, siger teksten, at der intet er at opløse.
Cirkler af to halvdele. En cirkel tegnet med Cirkel med 2 punkter eller Cirkel med 3 punkter lades hel og tælles. En cirkel tegnet med Cirkel er fire kvartbuer og opløses i dem.
At opløse uden noget valgt. Enter uden nogen valgt linje beder igen om at vælge objekter.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. En opløsning er ét trin inde i editoren, og Ctrl+Z tager den tilbage. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde: det, linjerne omslutter, bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

Opløsning ændrer, hvordan linjerne holdes i editoren, ikke det område, de omslutter: det omrids, der gives videre ved Færdig, er det samme før og efter.

Se også

Ofte stillede spørgsmål

Hvorfor skulle jeg opløse et rektangel?

Et rektangel er én lukket linje uden ender. Opløst er dets fire sider separate linjer, så du kan forlænge, ændre længden af, kopiere eller afrunde én side mod andre linjer.

Ændrer Opløs den form, der gives videre ved Færdig?

Nej. Stykkerne bliver præcis, hvor de var, så de omslutter det samme område.

Hvorfor er min cirkel efterladt hel?

En cirkel tegnet med Cirkel med 2 punkter eller Cirkel med 3 punkter består af to halvdele og regnes for at have ingen dele. En cirkel tegnet med Cirkel er fire kvartbuer og opløses i dem.
