Fagområder
Overlejringer
En overlejring lægger ét fag oven på den plan, du står på: Konstruktion, El, VVS, Ventilation eller Overflader, gerne flere ad gangen. De slås til og fra i sidepanelets liste Fag, og planen under dem ændres aldrig.
Hvad det er
En tegning har ét grundlag, snittet i dens plan, og et hvilket som helst sæt overlejringer lagt oven på det. En overlejring er et fag: den tilføjer det, faget tegner, uden at ændre snittet under den. Der findes fem:
- Konstruktion: modullinjerne med deres mål, søjlerne, bjælkerne over hovedet, tagenes konstruktion og, på den nederste etage, fundamenterne.
- El: installationspunkterne og, så snart der står en gruppetavle, føringerne for dens grupper.
- VVS: sanitet, VVS-punkterne, rørene og strengene.
- Ventilation: ventilation og køling, deres ventiler, aggregater, kanaler og rør.
- Overflader: rummenes farver og hvert mønster, der er lagt på et gulv eller et loft, i sin virkelige størrelse.
Overlejringer virker på alle etagens planer (se Etageplaner) og også på snit og facader. Papirets billedtekst nævner dem efter planen, for eksempel "STUEETAGE · Plan + Konstruktion".
Hvornår du bruger det
- Når konstruktionen skal holdes op mod arkitekturen på plantegningen.
- Når to installationer skal koordineres ved at blive vist sammen.
- Når fliserne på et gulv skal lægges ud med overlejringen Overflader.
Trinnene

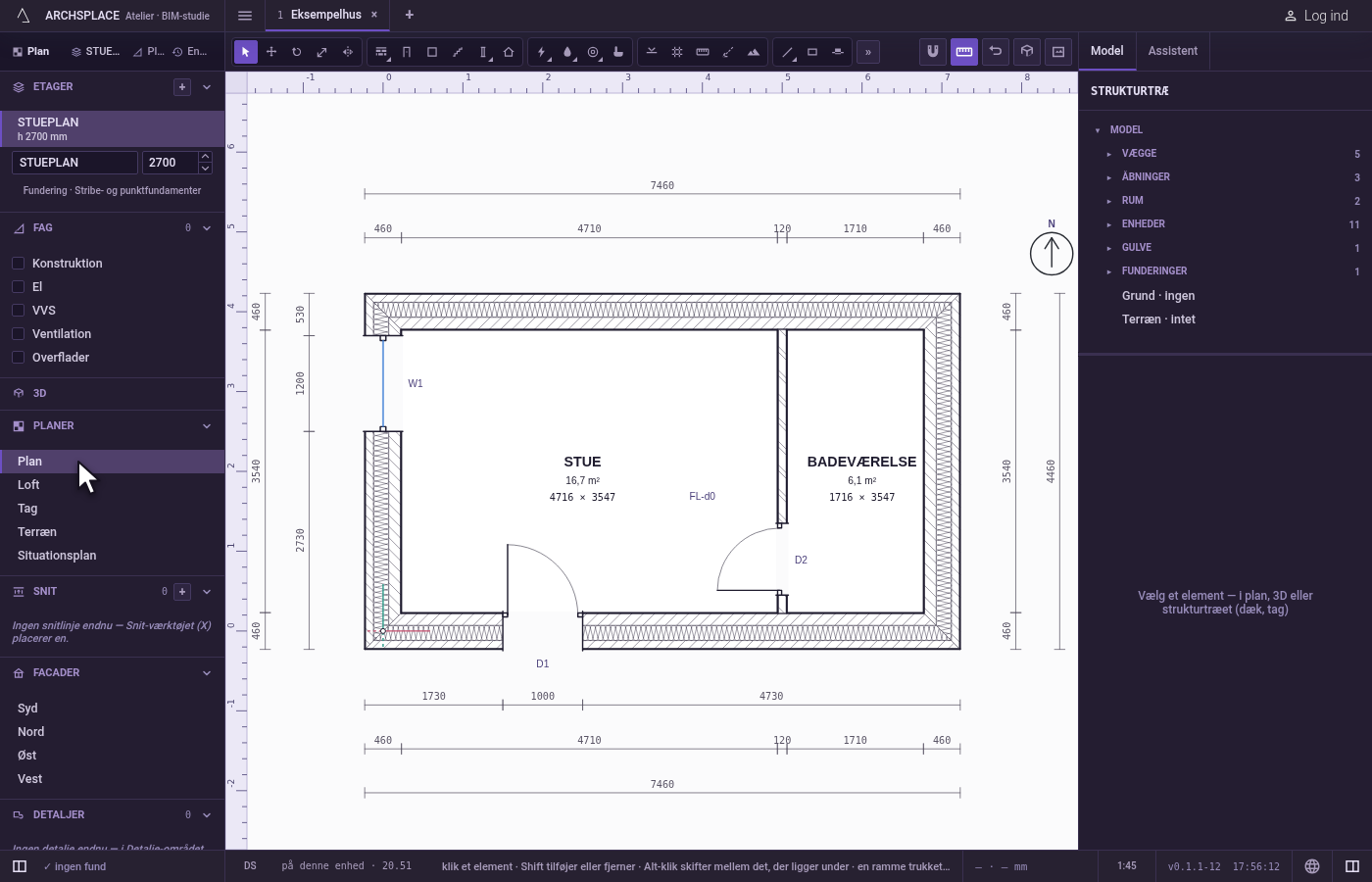

Åbn planen. Åbn den etage og den plan, du vil se på.
Markér overlejringerne. I sidepanelet har listen Fag ét afkrydsningsfelt pr. overlejring: Konstruktion, El, VVS, Ventilation og Overflader. Markér dem, du har brug for; menuen Vis har de samme punkter med flueben.
Se, og slå dem fra igen. Det, en overlejring tegner, kommer fra modellen ligesom resten af planen. Fjern markeringen, så tegnes den simpelthen ikke; intet fjernes fra projektet.

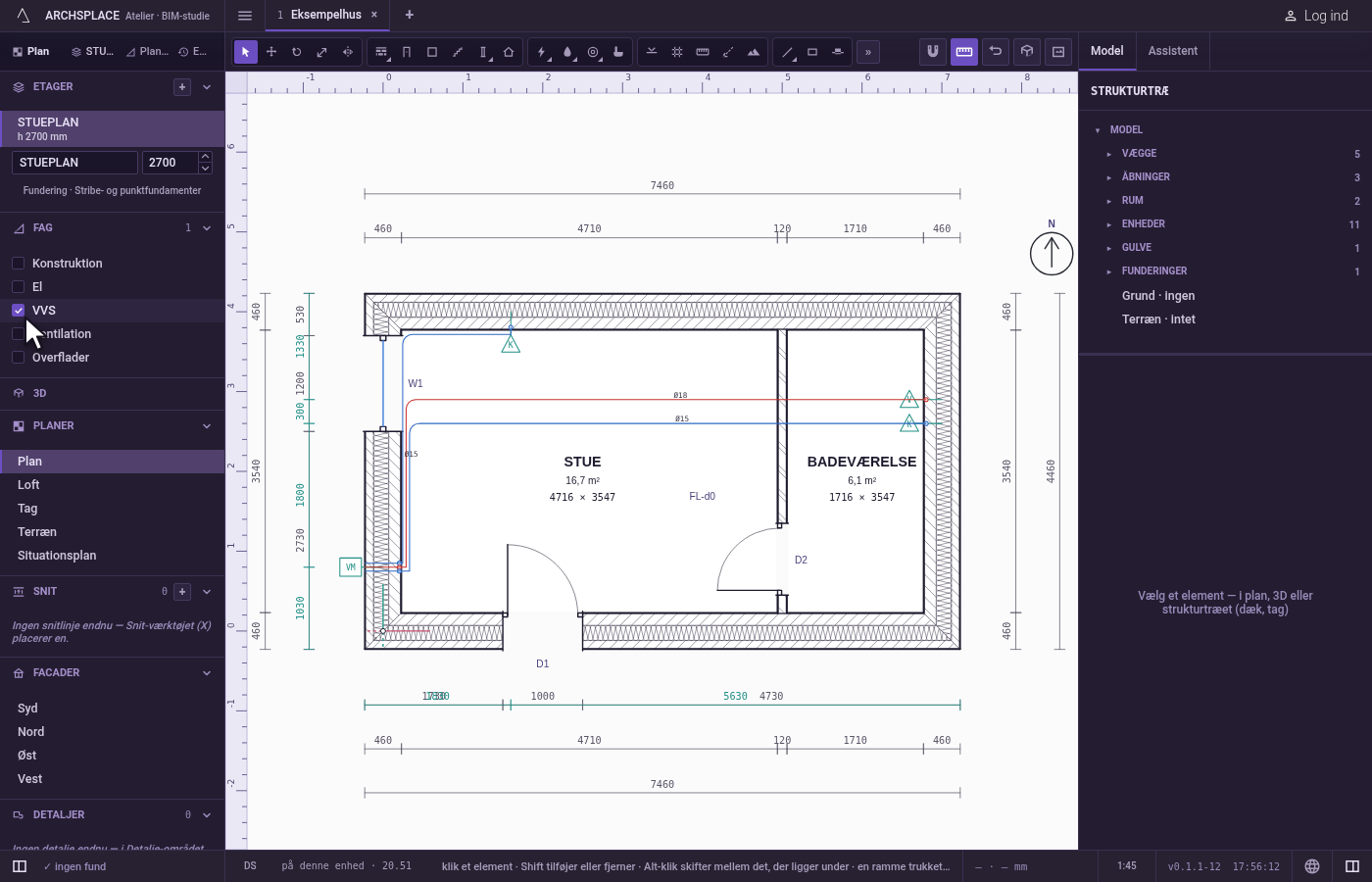

Lad dem være, som de er. De overlejringer, du har markeret, huskes for den visning af projektet på denne computer og kommer igen, næste gang du åbner den.
Hvad det afviser
- En egen plan for et fag. Ingen overlejring ændrer snittet: der er ingen konstruktionsplan ud over plantegningen med Konstruktion slået til.
- Intet at vise. En overlejring uden noget fra sit fag i projektet lægger intet oven på planen.
Hvad det skriver i kontrakten
Intet. De overlejringer, du markerer, ændrer det, skærmen viser, og huskes på denne computer. Et visningsfelt på en tegning skriver sine egne overlejringer i projektet, når du vælger dem på tegningen.
Ofte stillede spørgsmål
Hvordan ser jeg el og VVS samtidig?
Markér både El og VVS i listen Fag. Overlejringer kan kombineres: et hvilket som helst sæt af dem kan ligge oven på den samme plan.
Kan en tegning vise andre overlejringer end min skærm?
Ja. Hvert visningsfelt på en tegning har sine egne overlejringer, så én tegning kan vise VVS og el og en anden kun konstruktionen.
