Sammenføj i moduleditoren

Sammenføj gør de fuger, du vælger, til så få fuger som muligt: lige fuger på samme linje bliver til én, buer på samme cirkel bliver til én bue, og fuger, hvis ender rører hinanden, bliver til én fuge, der går gennem dem. En kæde, der kommer tilbage til sin start, lukkes.

Hvad det er

Sammenføj er det modsatte af Opløs. Ud fra de fuger, du vælger, laver det så få som muligt: to lige fuger på samme linje bliver til én linje, der dækker begge og lukker et eventuelt mellemrum imellem dem; to buer på samme cirkel bliver til én bue; og fuger, hvis ender rører hinanden, bliver til én fuge, der går gennem dem alle. Når en sådan kæde kommer tilbage til der, hvor den startede, bliver den til en lukket fuge. En sammenføjet fuge vælges, flyttes, afkortes eller afrundes derefter som én.

Det er det samme Sammenføj som i studiets andre editorer, her rettet mod modulets fuger.

Hvornår du bruger det

Når separate linjer tegnet ende mod ende skal blive til én polylinje, så Afrund eller Affas kan behandle alle dens hjørner på én gang.
Når en fuge, som Bryd eller Afkort efterlod i stykker, skal repareres.
Når et omrids tegnet af separate linjer skal lukkes til én lukket fuge.

Trinnene

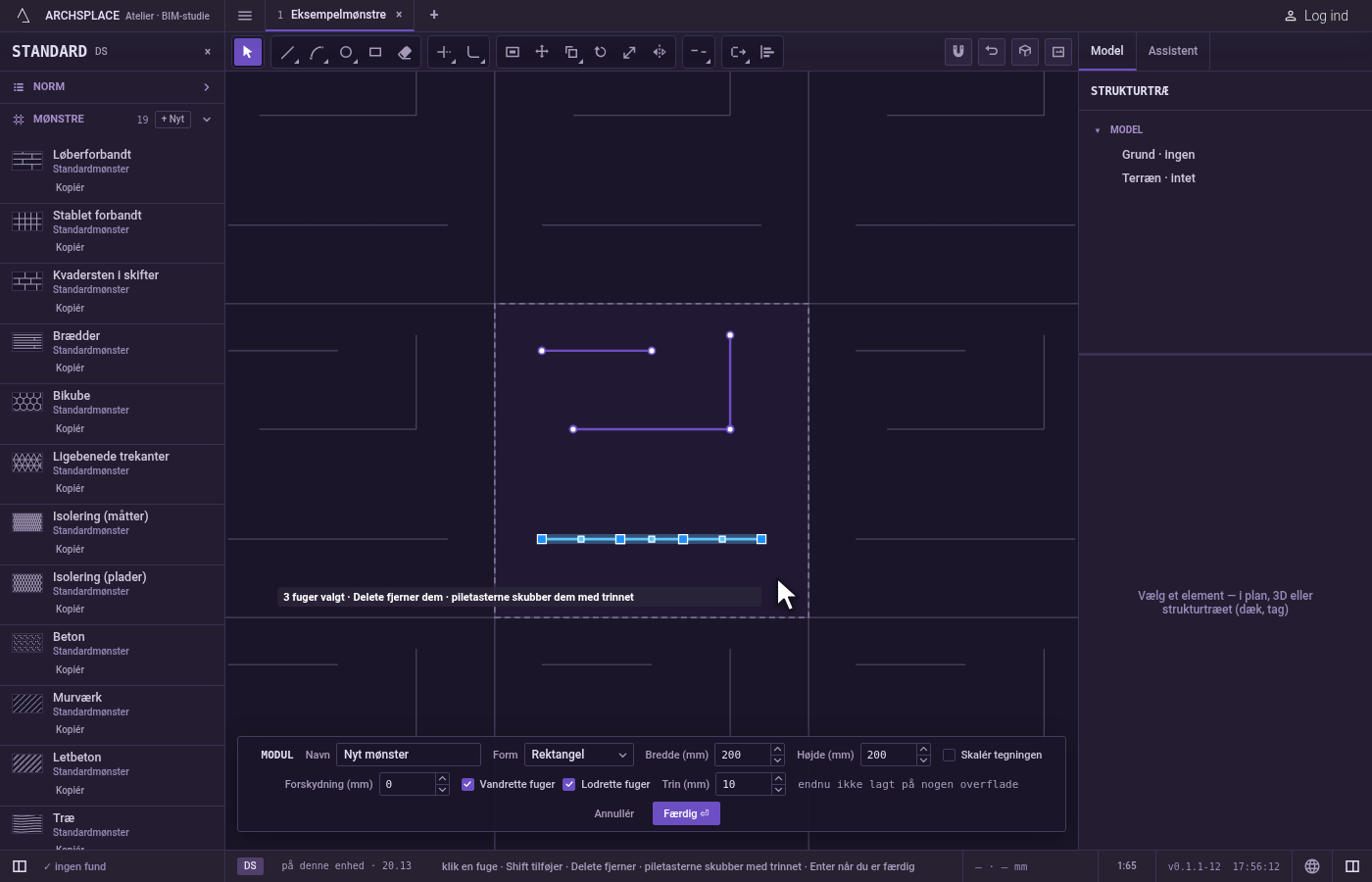

Vælg fugerne. Vælg dem, før du tager værktøjet, så virker Sammenføj straks på dem. Ellers beder Sammenføj dig vælg objekter: klik på fuger for at tilføje dem, eller træk en boks (mod højre tager den det, der ligger helt indenfor, mod venstre det, den rører), Skift tager en fuge ud, og F tegner et hegn, der tager hver fuge, det krydser.

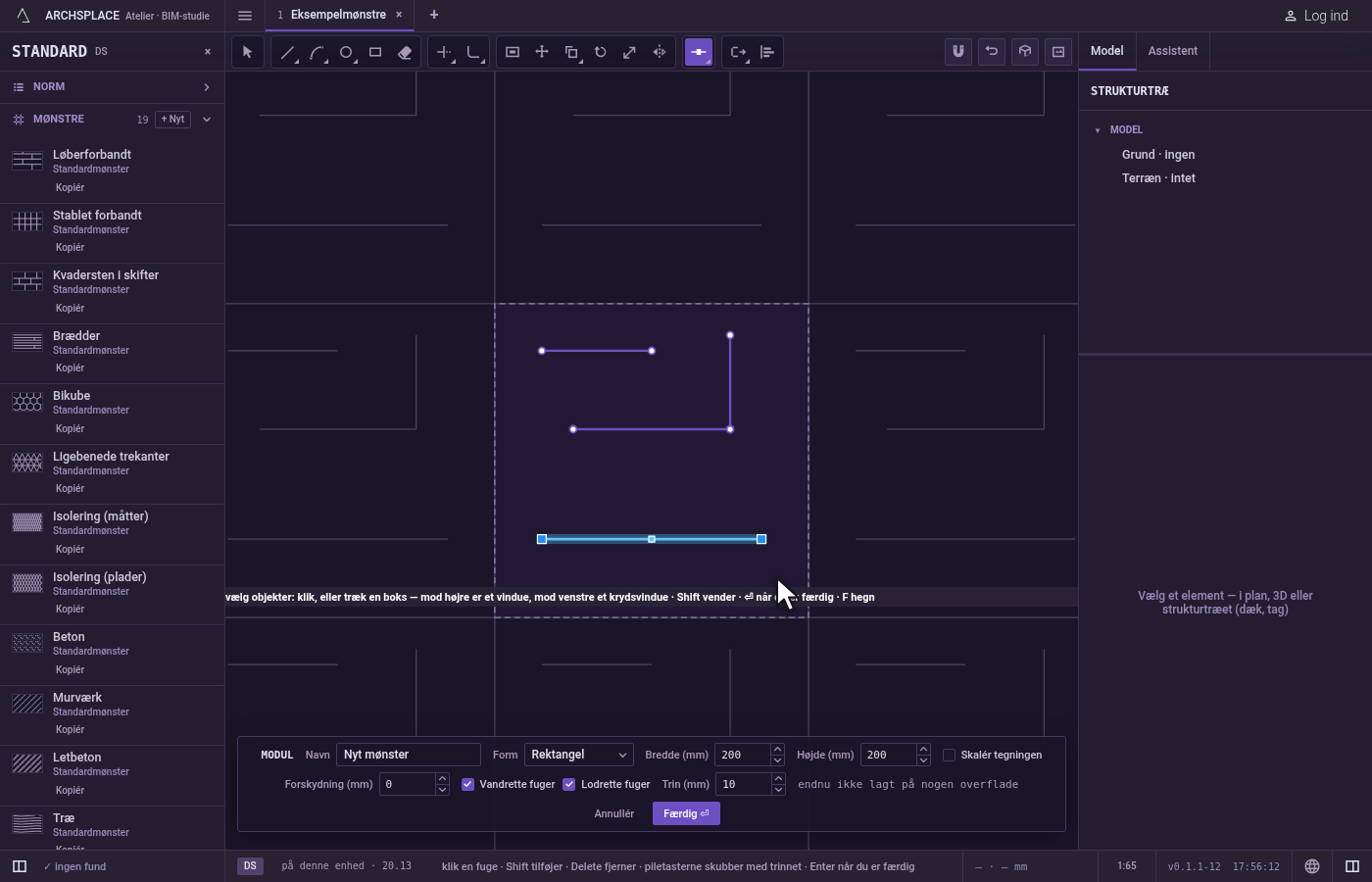

Tag værktøjet. Tryk på J, eller klik på Sammenføj i linjen. Det deler knap med Bryd og Opløs.

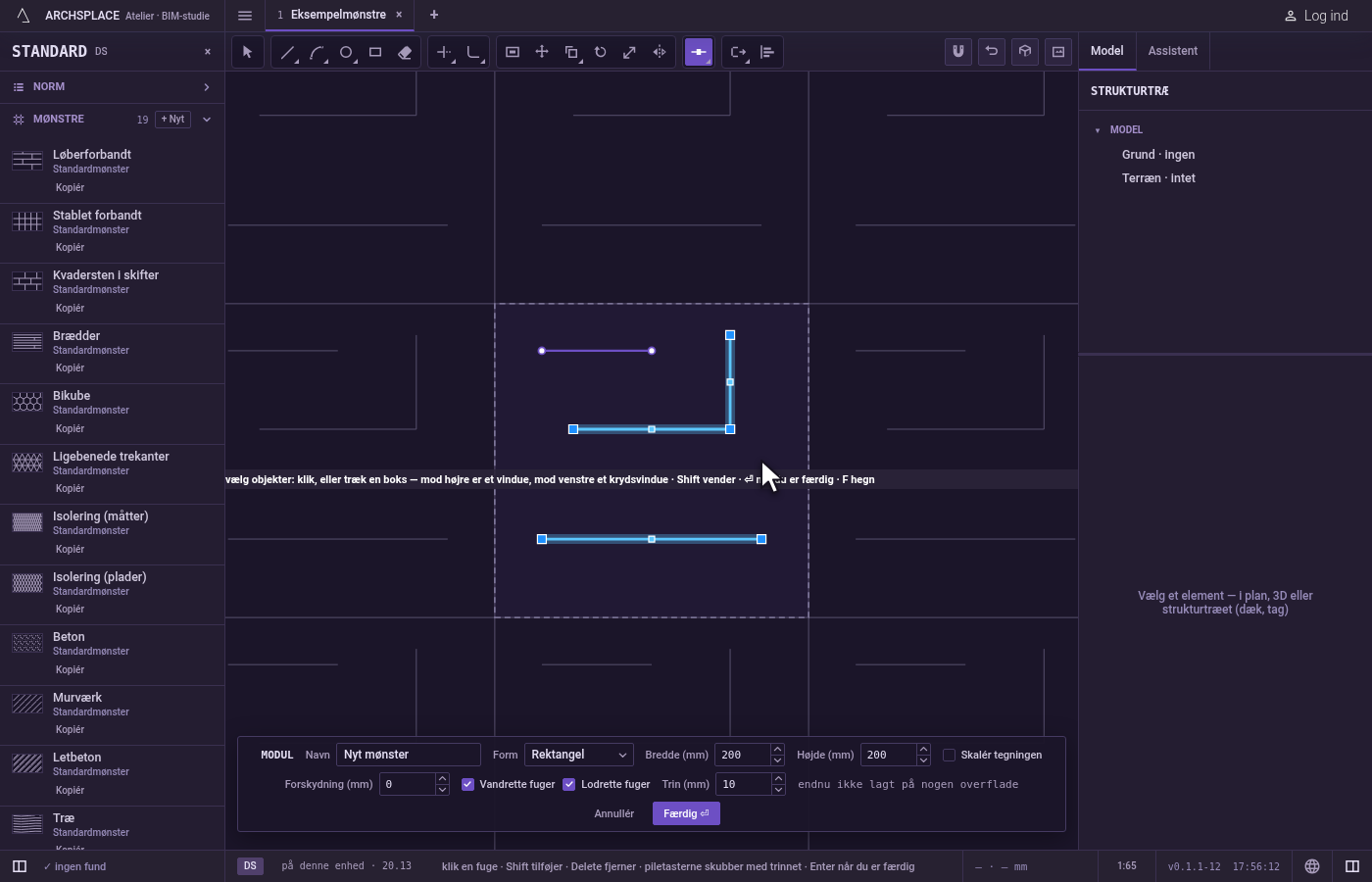

Sammenføj. Har du valgt fugerne inde i værktøjet, trykker du på Enter (eller Mellemrum eller højre knap). Editoren siger, hvor mange fuger der kom ud af det, og hvor mange der blev efterladt, som de var, og de sammenføjede fuger bliver valgt.

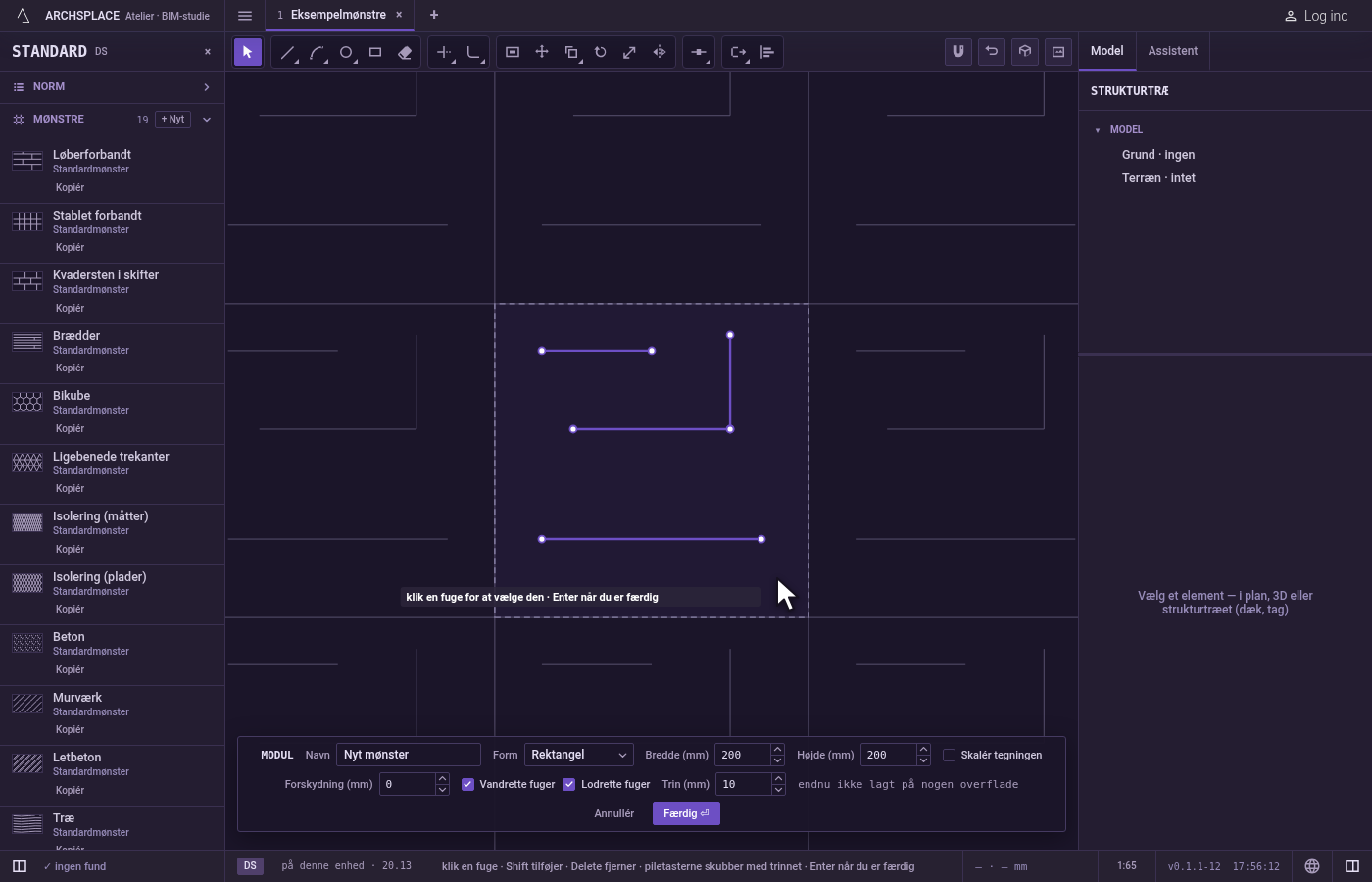

Sammenføj mere, eller afslut. Sammenføj beder så igen dig vælg objekter. Esc forlader Sammenføj til fordel for Vælg. Ctrl+Z bringer de separate fuger tilbage. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

Fuger, der ikke mødes. Når intet i markeringen kan sammenføjes, siger editoren intet at sammenføje, med det, den har brug for: ender, der rører hinanden, eller linjer eller buer på samme linje eller cirkel.
Lukkede fuger. En cirkel, et rektangel eller en lukket polylinje lades, som den er, og tælles blandt dem, der blev efterladt.
To buer, der ville give en hel cirkel. De sammenføjes ikke til én, da en bue forbliver under en hel omgang.
Enter uden noget valgt. Sammenføj bliver ved med at bede dig vælg objekter.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne, hver sammenføjet fuge som én række punkter, åben eller lukket. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvorfor lod Sammenføj nogle fuger være, som de var?

Sammenføj slår kun lige fuger sammen, der ligger på samme linje, buer på samme cirkel og fuger, hvis ender rører hinanden. En fuge, der ikke møder nogen af de andre, og enhver lukket fuge lades, som de er, og editoren tæller dem.

Skal enderne røre hinanden præcist?

For en kæde, ja: enderne skal mødes, hvilket de gør, når du tegner med magneterne. To lige fuger på samme linje sammenføjes også med et mellemrum imellem, og det gør to buer på samme cirkel også.

Kan jeg gøre fire linjer til et lukket rektangel?

Ja. Mødes de fire linjer ende mod ende og kommer tilbage til starten, gør Sammenføj dem til én lukket fuge.
