Terræn

Terræn tegner grænsen for det opmålte areal ud fra dets hjørner, lægger derefter et opmålingsnet inden for det og åbner terrænet, så du kan skrive hvert punkts målte kote. Terrænet måles og formes aldrig i hånden: dets form kommer kun fra de koter.

Hvad det er

Terræn sætter det terræn af, bygningen står på. Du klikker hjørnerne af det areal, der blev opmålt, og studiet lægger et opmålingsnet inden for det med nettets maskevidde (én meter, medmindre du ændrer den i terrænets panel), hvor hvert punkt venter på den kote, der blev målt der. Terrænet åbner derefter for de målinger. Terrænet måles og formes aldrig i hånden: dets flade, dets højdekurver på planerne og dets volumen i 3D kommer alle fra de koter, du skriver.

Terrænet hører til planen Terræn: når du tager værktøjet, åbnes den plan for etagen, og målingerne vises der som små kryds med deres tal.

Hvornår du bruger det

Når et projekts grund skal sættes op ud fra en opmåling.
Når arealets grænse skal tegnes om, fordi opmålingen dækker mere terræn.

Trinnene

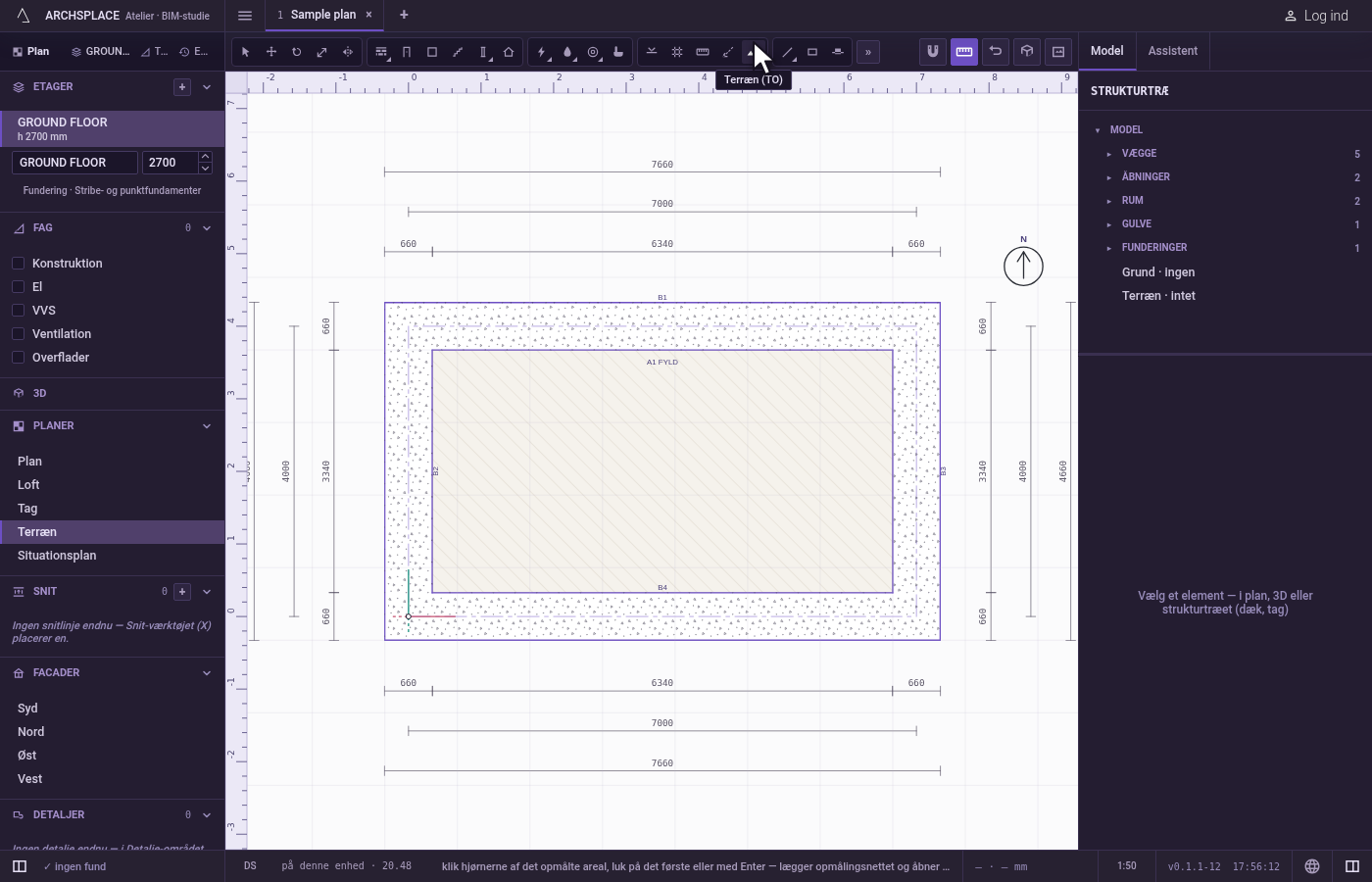

Tag værktøjet. Skriv T og derefter O hurtigt efter hinanden, eller klik på knappen Terræn. Planen skifter til Terræn. Statuslinjen beder dig klikke hjørnerne af det opmålte areal og lukke på det første eller trykke på Enter.

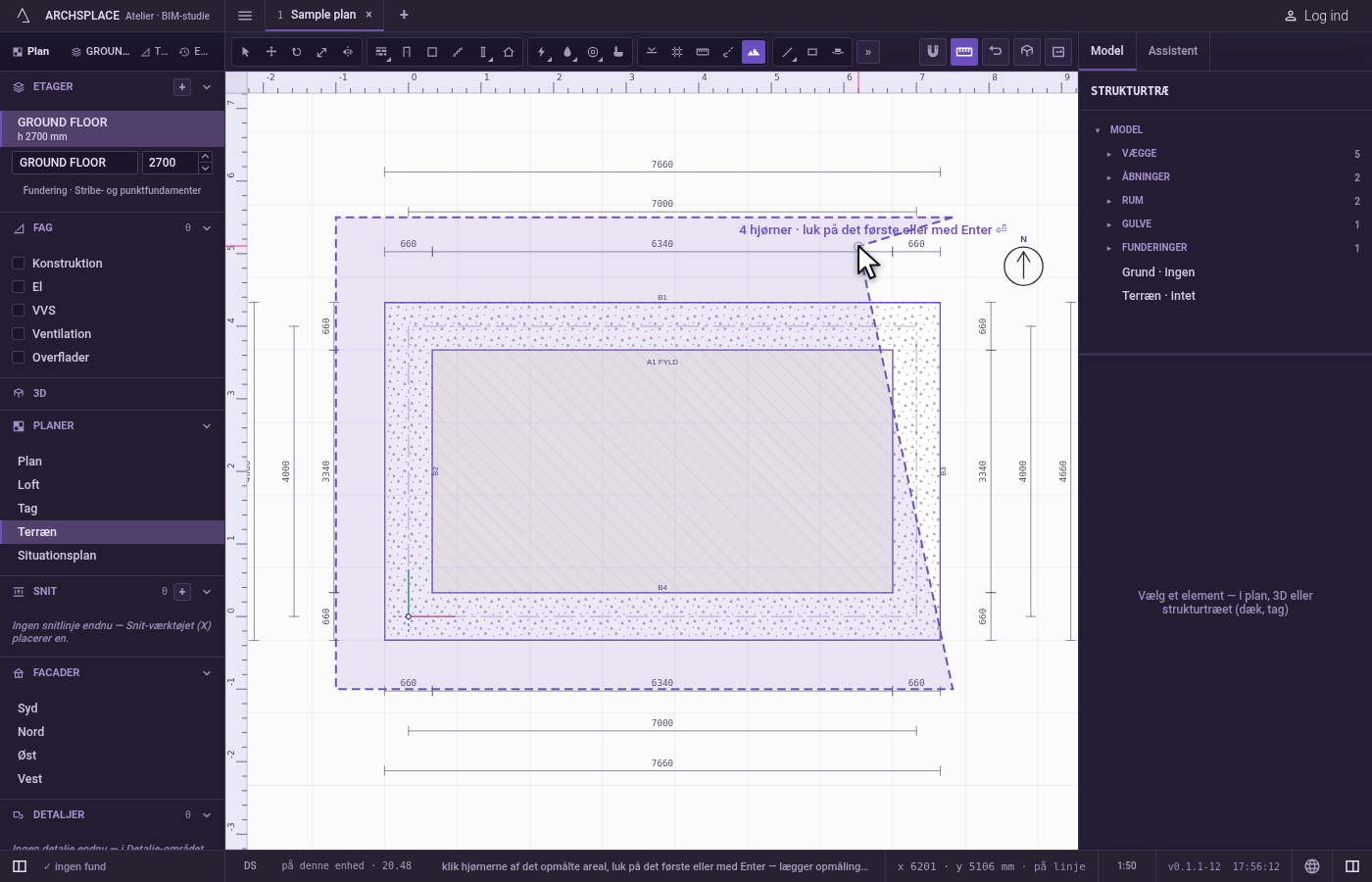

Klik hjørnerne. Klik hvert hjørne af arealet; magneten holder klikkene på punkter inden for rækkevidde, også de koter, der allerede er målt, og Skift, eller F8 mens den er slået til, holder en kant vandret eller lodret. En skrevet længde og Enter placerer det næste hjørne så langt mod markøren. Teksten ved markøren tæller hjørnerne.

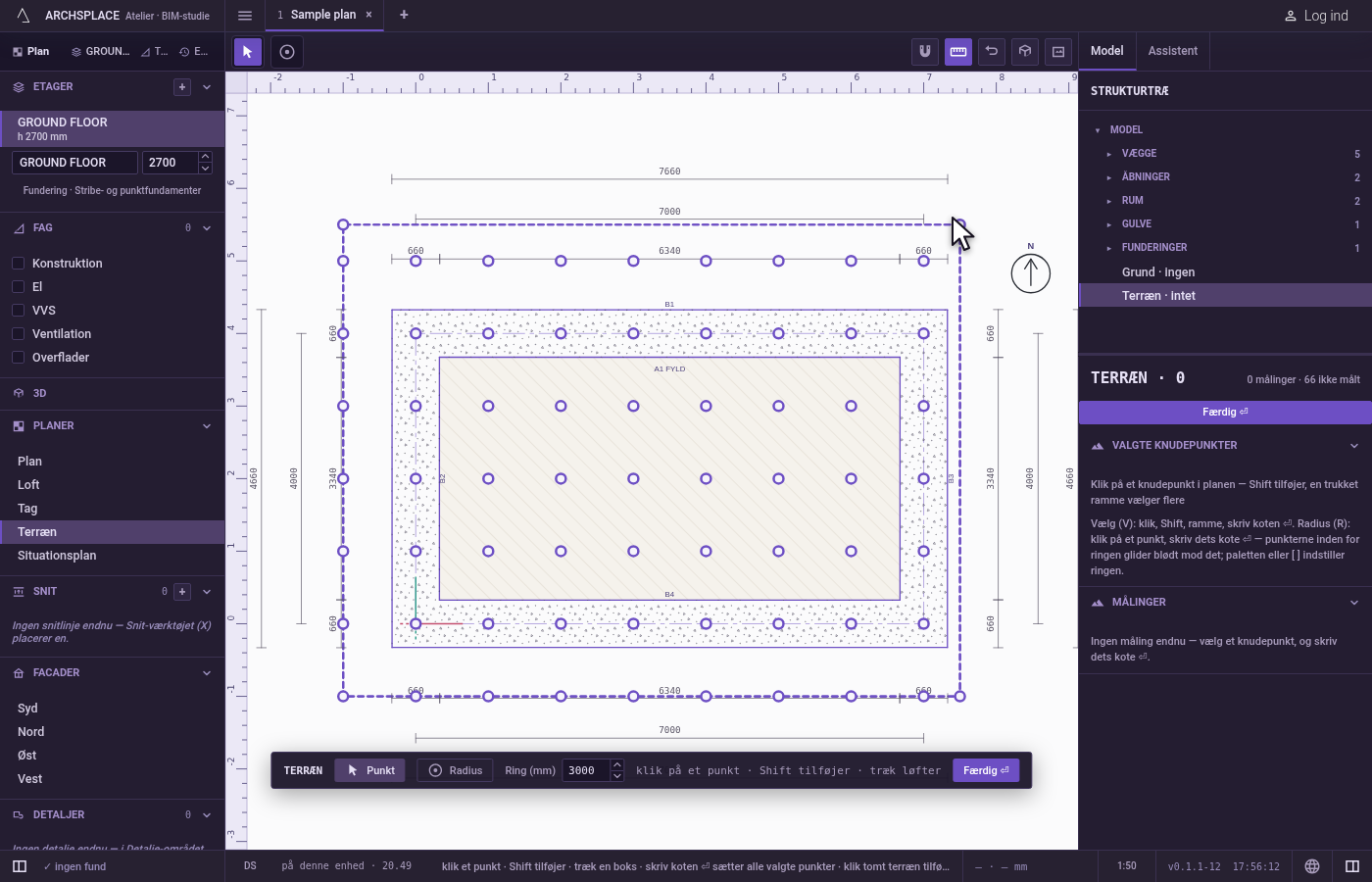

Luk arealet. Klik det første hjørne igen, eller tryk på Enter, når der er tre eller flere. Opmålingsnettet lægges inden for arealet, terrænet vælges, og dets redigering åbner.

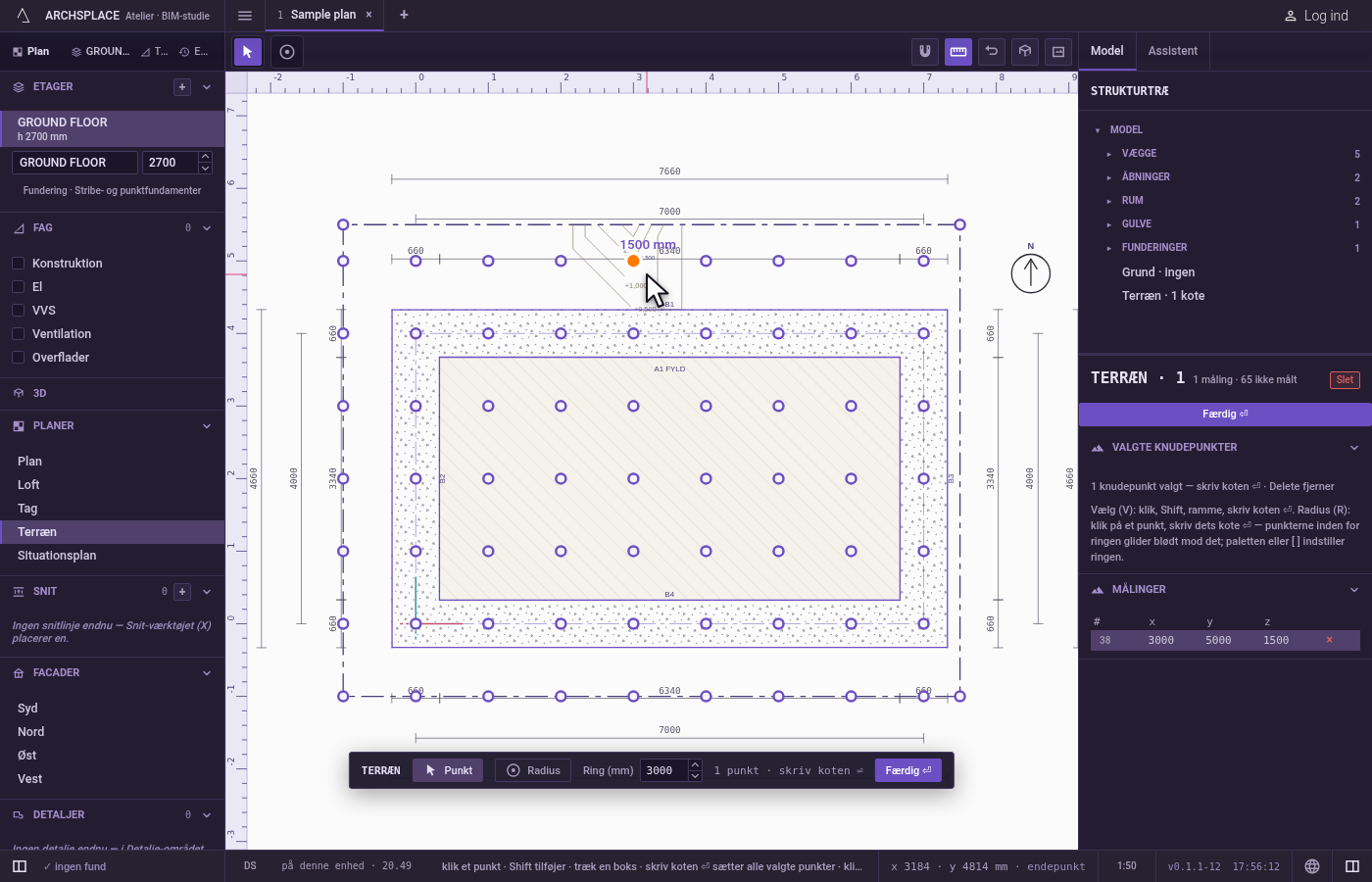

Skriv koterne. I terrænets redigering klikker du et punkt, skriver dets målte kote og trykker på Enter; Skift og et klik, eller en boks, tager flere punkter til samme kote. Et klik på et tomt sted tilføjer et punkt der, hvor det blev målt. Enter eller Esc forlader redigeringen.

Hvad det afviser

Et areal med to hjørner. Enter gør ingenting, før der er tre hjørner, og Esc dropper de hjørner, der er klikket indtil nu.
To hjørner oven i hinanden. Et klik inden for 12 cm af det sidste hjørne tilføjer intet.
At flytte terrænet. Terrænet kan ikke flyttes eller drejes som helhed: dets punkter står, hvor de blev målt, og redigeres ét ad gangen i dets redigering.

Hvad det skriver i kontrakten

Ét trin, som én fortrydelse tager tilbage: arealets hjørner i meter og punkterne i opmålingsnettet, der er lagt inden for det med dets maskevidde, hvert uden kote, indtil du skriver en. Indtil da står et ikke-aflæst punkt i den kote, som terrænets panel angiver for ikke-aflæste punkter. Punkter, der er målt tidligere, beholdes. Fladen, højdekurverne og volumenet skrives aldrig: de udledes af punkterne, hver gang projektet opbygges.

Begreber

Magneten

Se også

Ofte stillede spørgsmål

Hvordan giver jeg terrænet sin form?

Ved at skrive den målte kote for dets punkter. Når du har lukket arealet, åbner terrænet med sit opmålingsnet: klik et punkt, eller flere med Skift eller en boks, skriv koten og tryk på Enter.

Hvorfor skifter planen til Terræn?

Terrænet hører til planen Terræn. Når du tager værktøjet Terræn eller vælger terrænet, åbnes den plan af sig selv.
