Modullinje
Modullinje placerer en konstruktiv akse: parallelt med en linje, du klikker, i en afstand, du viser eller skriver, eller gennem et punkt mod et andet punkt eller en skrevet vinkel. Vægge, søjler og alle andre værktøjer fanger den, og snit og facader viser den.
Hvad det er
Modullinje placerer projektets konstruktive akser. Det virker som Hjælpelinje, med to måder at placere en linje på. Klik en linje, magneten følger (en vægs flade, en kant, en anden akse eller en hjælpelinje), og den nye akse løber parallelt med den i den afstand, du viser eller skriver. Klik et punkt eller et tomt sted, og den nye akse går gennem det, mod et andet punkt eller i en vinkel, du skriver.
En akse, der går præcis lodret, får et bogstav, A, B, C; en, der går præcis vandret, får et tal, 1, 2, 3; en skrå får et bogstav med mærke, A', B'. Alle værktøjers magnet følger akserne og fanger, hvor to af dem krydser, overlejringen Konstruktion sætter mål på dem, og snit og facader tegner dem.
Hvornår du bruger det
- Når et konstruktivt modulnet skal sættes ud, før søjler og vægge placeres.
- Når du vil tilføje en akse parallelt med en eksisterende væg i en given afstand.
- Når en akse skal ligge skråt for en fløj, der ikke følger det primære modulnet.
Trinnene
Tag værktøjet. Tryk på
A, eller klik på knappen Modullinje. Statuslinjen beskriver begge måder: en linje eller et punkt.
Klik referencen. Klik på en linje, magneten følger, for at placere en akse parallelt med den. Eller klik et punkt, eller et tomt sted, for at placere en gennem det punkt.
Parallelt: vis eller skriv afstanden. En stiplet linje følger markøren, parallelt med referencen, og teksten ved den viser afstanden. Klik for at placere den der, eller skriv afstanden i projektets enheder og tryk på Enter: aksen placeres så langt ude på markørens side.

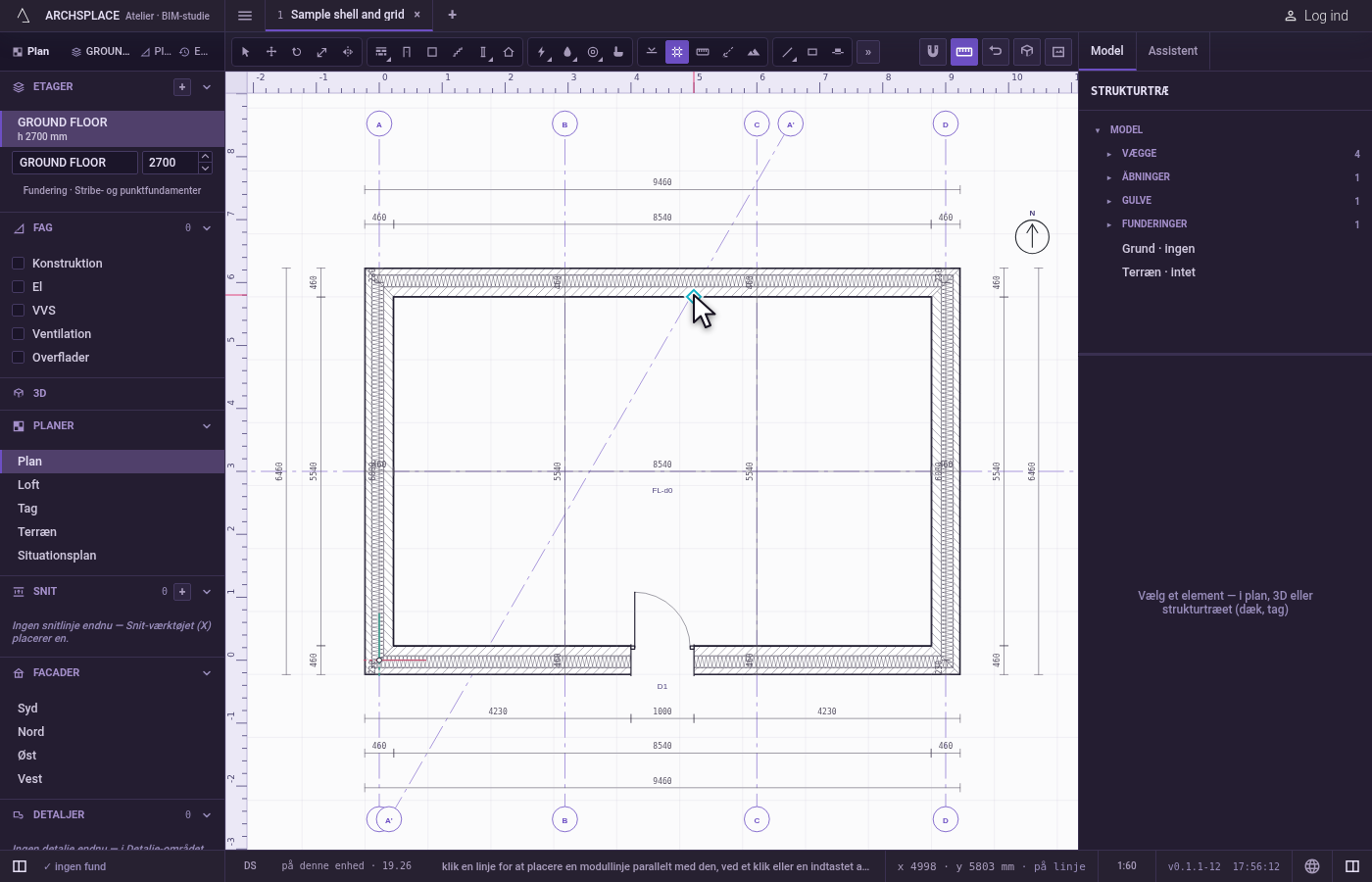

Eller gennem et punkt: vis eller skriv retningen. Linjen drejer om punktet mod markøren, og teksten viser dens vinkel. Klik et andet punkt for at placere den; Skift, eller F8 mens den er slået til, holder den præcis lodret eller vandret. Eller skriv
<efterfulgt af en vinkel i grader, mod uret fra planens vandrette, og tryk på Enter.
Redigér den i dens panel. Vælg aksen med Vælg: dens panel indstiller dens betegnelse og placering, eller for en skrå akse dens linje gennem to punkter og dens vinkel. Med Vælg trækker du en akse langs sig selv eller skubber den med piletasterne.
Hvad det afviser
- En akse oven på sin reference. En parallel akse i nul afstand fra sin reference afvises med en besked om at flytte markøren eller skrive en afstand.
- Et andet punkt oven på det første. En retning kræver et andet punkt væk fra det første; studiet siger det.
- En skrevet værdi, der ikke er en værdi. En afstand skal være en positiv længde, og en vinkel skrives som
<45; alt andet afvises med en påmindelse om formen. - En boks over akser. En boks og Markér alt tager aldrig en modullinje: klik på den.
Hvad det skriver i kontrakten
Én ny post sidst i projektets liste over modullinjer, som ét trin, som én fortrydelse tager tilbage. En lodret eller vandret akse skrives som dens akse, dens placering på millimeteren og dens betegnelse. En skrå akse skrives som to punkter, den går igennem, og dens betegnelse. Esc giver dig Vælg tilbage i hånden uden at placere noget.
Begreber
Se også
Ofte stillede spørgsmål
Hvordan betegnes modullinjerne?
En lodret akse får et bogstav (A, B, C) og en vandret et tal (1, 2, 3), i den rækkefølge, du placerer dem. En skrå akse får et bogstav med mærke (A', B'). Du kan omdøbe enhver af dem i dens panel.
Hvordan placerer jeg en akse 6 m fra en anden?
Tag værktøjet Modullinje, klik den eksisterende akse, sæt markøren på den side, hvor den nye skal ligge, skriv 6 og tryk på Enter.
