Parallelforskyd tegner et nyt lukket omrids parallelt med en figur i skitseeditoren, inden for eller uden for den, i en afstand, du angiver med markøren eller skriver. Det virker på de omrids, du har tegnet, og på den nedtonede gældende form, og det holder buer som ægte buer.

Hvad det er

Parallelforskyd kopierer et lukket omrids i en konstant afstand fra det: hver side flyttes parallelt med sig selv, og hjørnerne mødes igen der, hvor de flyttede sider krydser. Buer beholder deres centrum og får en større eller mindre radius, så et buet omrids forskydes til et buet omrids. Indad formindskes omridset; udad forstørres det. Originalen ændres ikke.

Du kan parallelforskyde et omrids, du har tegnet i editoren, eller den nedtonede gældende form bagved. I begge tilfælde føjes det nye omrids til din tegning.

Hvornår du bruger det

Når du vil tegne den indre kant af en ramme eller en bort i en fast afstand.
Når du vil starte en lidt mindre eller større udgave af den gældende form og så forme den om.
Når du vil lægge et bånd af fliser rundt om et mønsterfelt i en ensartet bredde.

Trinnene

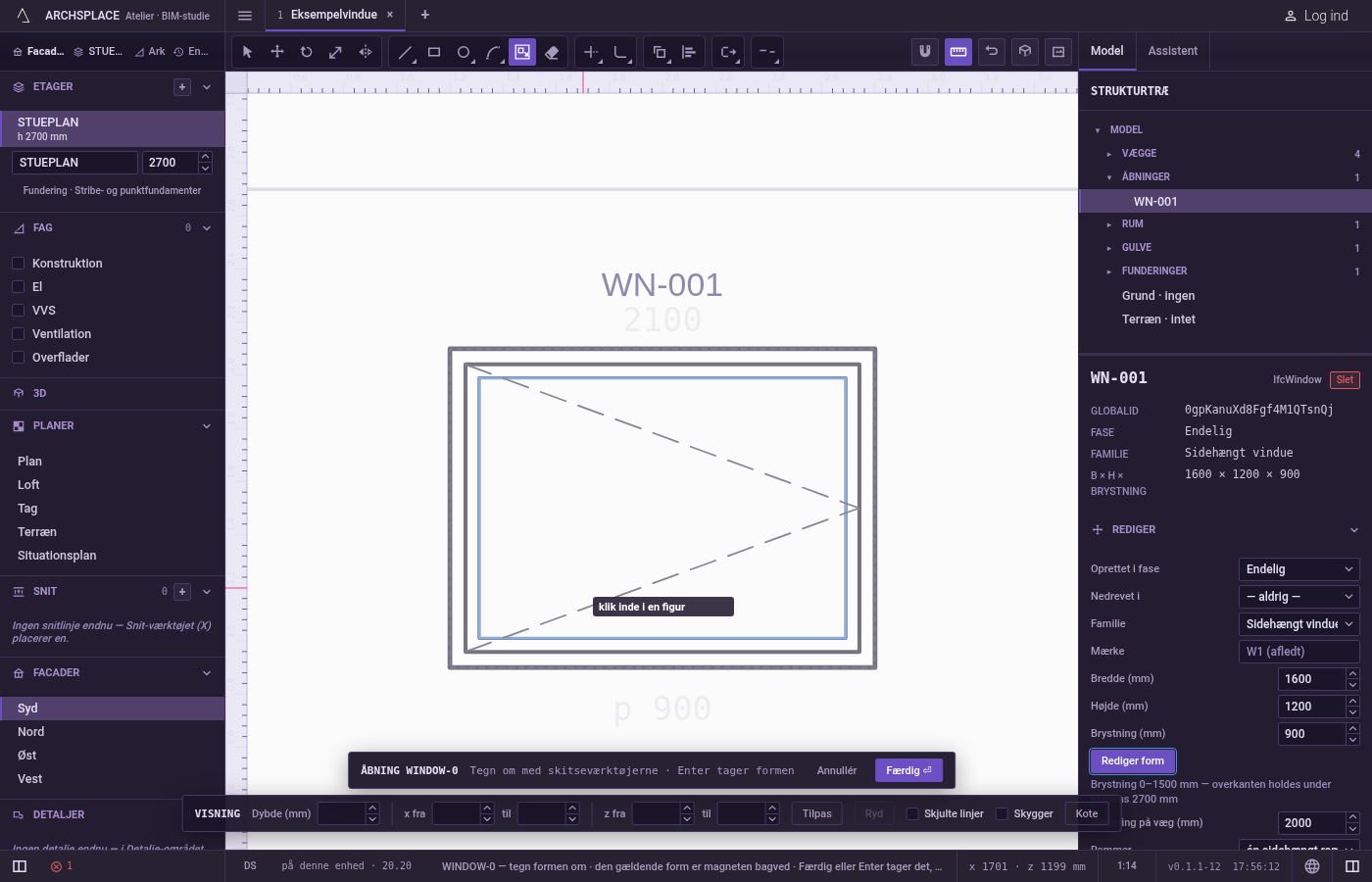

Tag Parallelforskyd. I skitseeditoren (se Vælg for vejene ind) trykker du på O eller klikker på Parallelforskyd i editorens værktøjslinje. Teksten ved markøren siger klik inde i en figur.

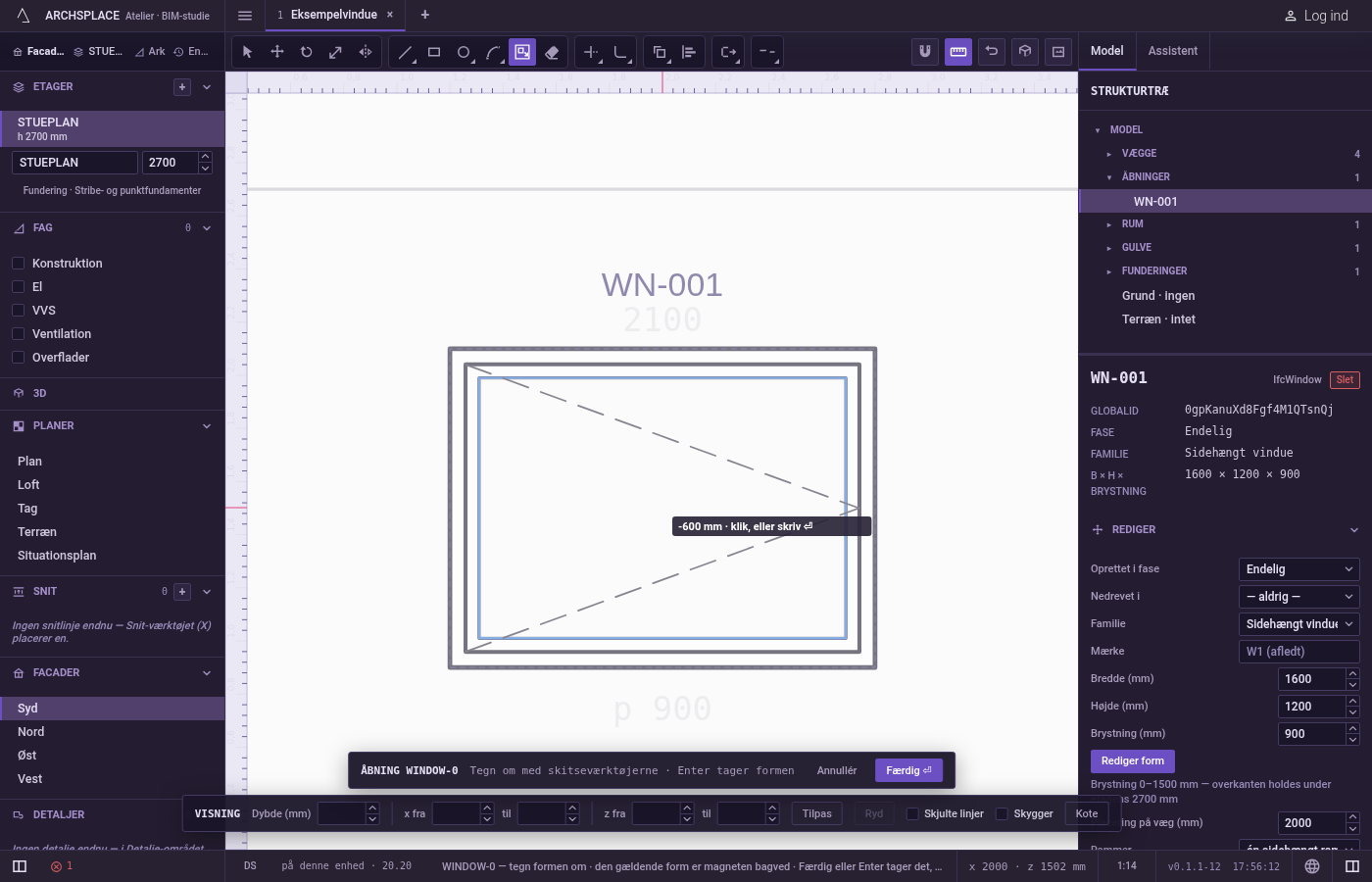

Klik inde i et omrids. Dine egne omrids tages først. Hvor dine linjer deler en figur i dele, tages den mindste del omkring klikket. Er ingen af dine omrids under markøren, tages den nedtonede gældende form.
Bevæg dig for at angive afstanden. En forhåndsvisning af det nye omrids følger markøren, og teksten viser afstanden: negativ inde i omridset, positiv udenfor. Afstanden måles fra markøren til den nærmeste side.

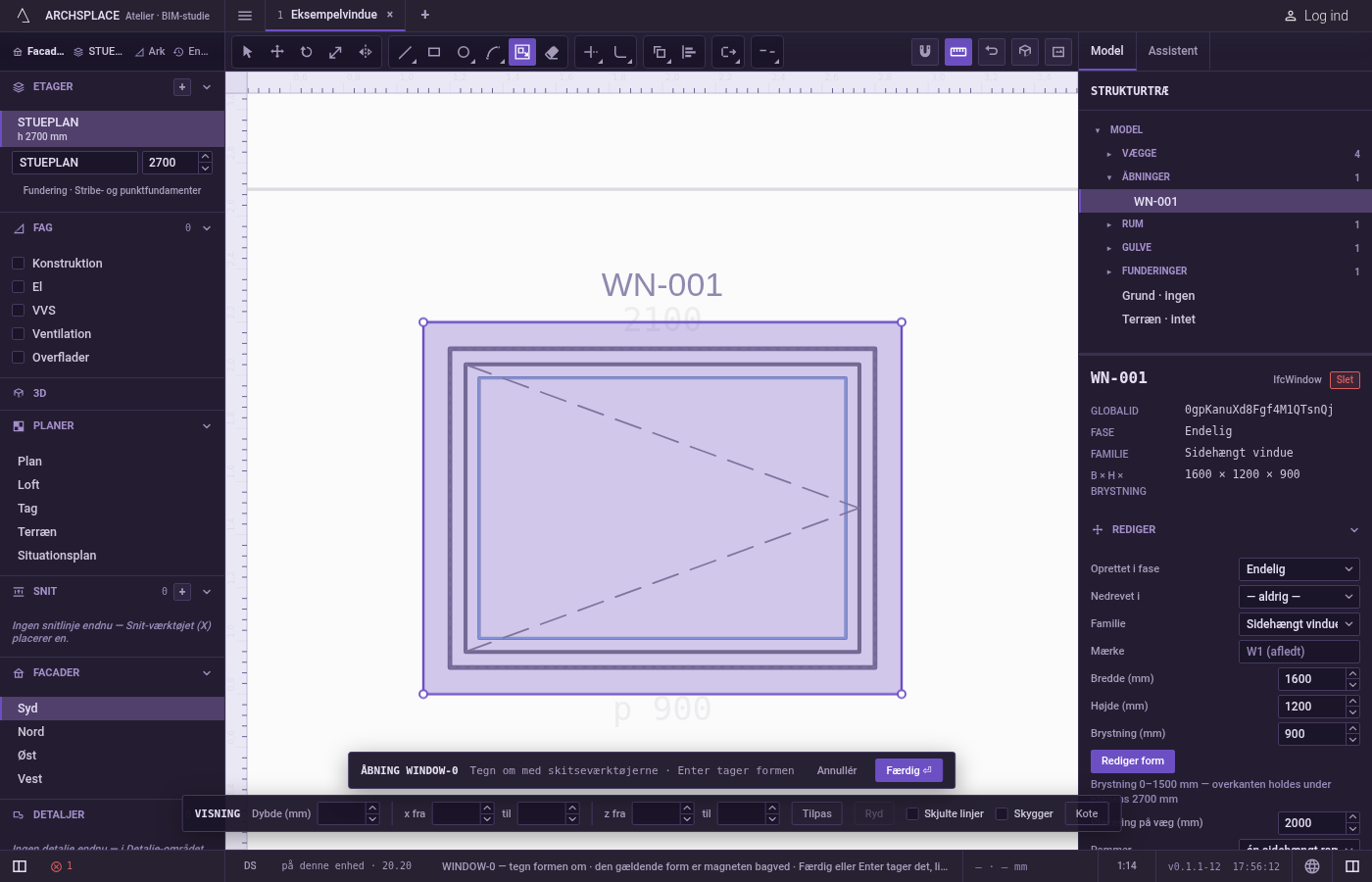

Klik, eller skriv afstanden. Et klik tilføjer det omrids, forhåndsvisningen viser, afrundet til millimeteren. For en præcis værdi skriver du afstanden i projektets enheder og trykker på Enter: et positivt tal forstørrer omridset, og et negativt formindsker det, hvor markøren end står. Nær en kurve skal du skrive afstanden: markørens aflæsning måler til den rette linje mellem kurvens ender.

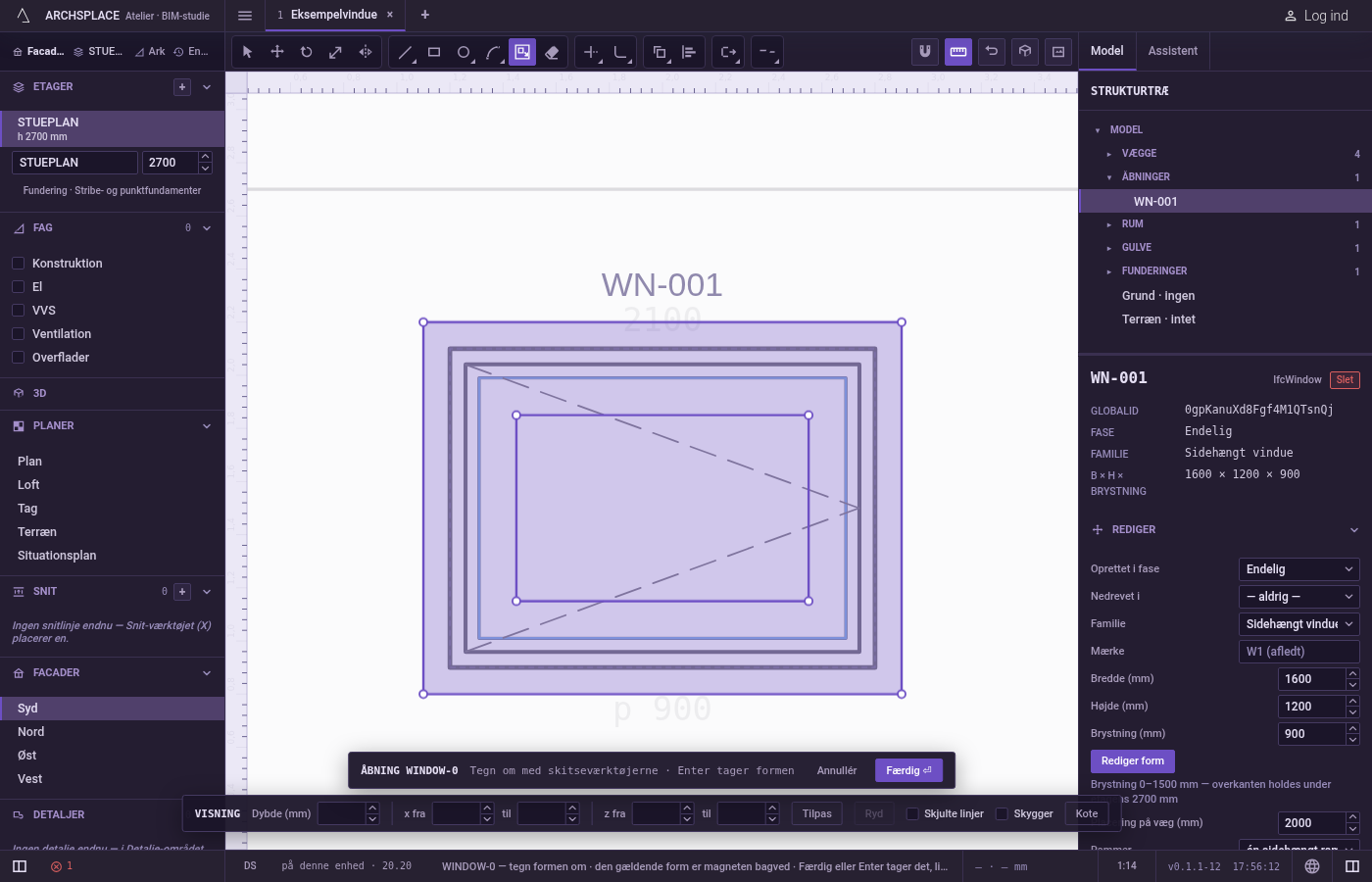

Fortsæt. Omridset slippes efter hver forskydning, og det næste klik tager et nyt. Esc slipper omridset i hånden uden at tegne noget.

Hvad det afviser

Et klik uden for alle omrids. Er intet lukket under markøren, tages intet, og værktøjet bliver ved med at vente. En åben linje har intet indre, så den kan ikke parallelforskydes.
En afstand skrevet for tidligt. Tal tæller først, når et omrids er i hånden.
En afstand på nul. Et skrevet 0, eller et klik lige på kanten, tilføjer intet. Omridset bliver i hånden.
Et omrids, der ville falde sammen. Når en side eller en bue ville skrumpe til ingenting, forsvinder forhåndsvisningen, og klikket eller den skrevne afstand tilføjer intet. Der vises ingen besked; omridset bliver i hånden til en mindre afstand.
Huller. Kun den ydre kant af den del, du klikkede, forskydes. Et hul inde i den får ingen forskydning for sig.
At ændre originalen. Det omrids, du klikkede, og den nedtonede gældende form forbliver præcis, som de var.

Hvad det skriver i kontrakten

Intet, før du trykker på Færdig. Det nye omrids føjes til tegningen inde i editoren, og Ctrl+Z går tilbage gennem det. Kontrakten ændres, når du trykker på Færdig, eller på Enter når intet er i gang, som ét trin, du kan fortryde. Færdig læser hvert område, dine linjer omslutter, og skal finde præcis ét omrids uden en ø, så en forskydning inde i et omrids, du beholder, efterlader to områder, båndet og midten, og afvises: slet først et af de to omrids. Omridset bliver vinduets eller dørens profile, punkter [u, v] i meter på tværs af væggen og op fra gulvet, eller mønsterfeltets outline i rummets floorAreas eller ceilingAreas, punkter [x, y] i meter på planen.

En buet overkant, der forskydes 5 centimeter indad, beholder sin halvcirkel med en mindre radius:

Se også

Ofte stillede spørgsmål

Hvordan tegner jeg en kant 10 centimeter inden for et felt?

Tryk på O, klik inde i omridset, skriv -0,1 og tryk på Enter. Et positivt tal forstørrer omridset, og et negativt formindsker det.

Kan jeg parallelforskyde den form, der var der, før jeg åbnede editoren?

Ja. Klik inde i den nedtonede gældende form: det nye omrids føjes til din tegning, og selve den nedtonede form bliver bagved, som den var.

Hvorfor sker der ingenting, når jeg klikker?

Det nye omrids ville falde sammen i den afstand, så forhåndsvisningen forsvinder, og klikket ignoreres. Flyt markøren tættere på kanten, eller skriv en mindre afstand.
