Snit og facaderAi studiet
Modullinje i snit og facader
Modullinje placerer i et snit eller en facade en konstruktiv akse med ét klik: aksen går lige på tværs af snitlinjen i det punkt, du klikker, og planen tegner den straks. Den får et bogstav, når den fastlægger en placering langs planens x, og et tal, når den fastlægger en langs y, i den rækkefølge akserne blev placeret.
Hvad det er
Modullinje placerer en konstruktiv akse fra et snit eller en facade med ét klik. Aksen går på tværs af snitlinjen: den står vinkelret på visningen, gennem tegningen, i det punkt langs visningen, hvor du klikker. Det er modellens egen akse, den samme som planens værktøj Modullinje placerer, så alle plantegninger tegner den straks, væggene og søjlerne fanger den der, og planens målekæder læser den.
Visningen afgør, hvilken vej aksen løber, så værktøjet har ingen liste med valg her. Ser visningen mod nord eller syd, løber den langs planens x, og en akse på tværs af den er en linje med konstant x: den får det næste bogstav, A, B, C, efter antallet af den slags akser, der allerede er placeret. Ser den mod øst eller vest, løber visningen langs y, og aksen er en linje med konstant y: den får det næste tal, 1, 2, 3.
Mens værktøjet er i hånden, står en stiplet linje hen over hele tegningen ved markøren, og hver linje, tegningen viser, trækker markøren hen på sine hjørner, midtpunkter og kanter, så aksen lander på en vægs flade eller en åbnings kant.
Hvornår du bruger det
- Når et modulnet skal sættes af fra en facade, på de hjørner og åbninger, du kan se.
- Når du vil tilføje den ene akse, et snit har brug for til at målsætte en del af bygningen.
- Når en akse skal placeres gennem en søjle eller en murpille, der ses i en facade.
Trinnene

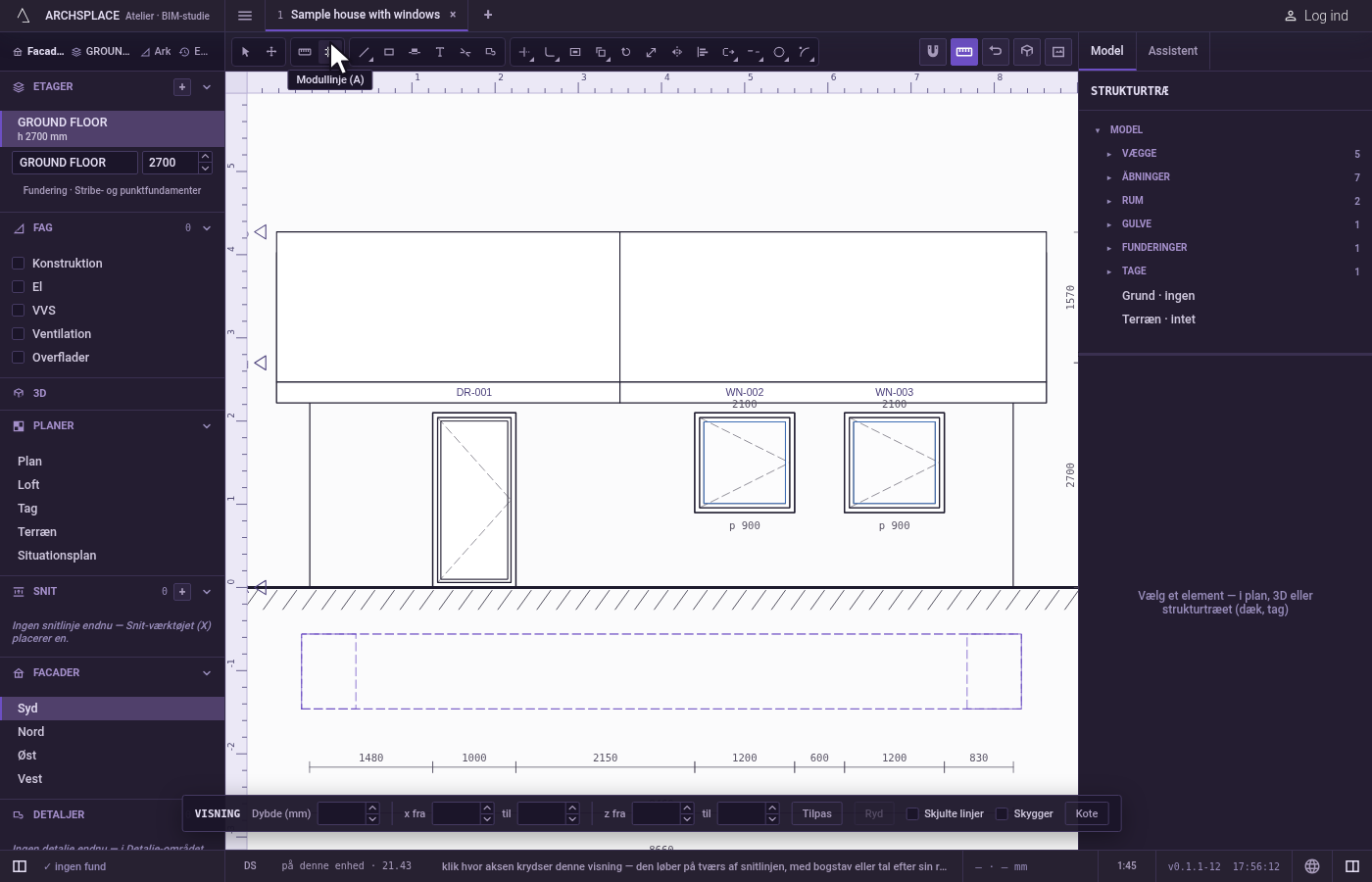

Åbn et snit eller en facade, og tryk på A. Eller klik på Modullinje i værktøjslinjen. Statuslinjen beder dig klikke der, hvor aksen krydser visningen, og siger, at den får bogstav eller tal efter sin retning.

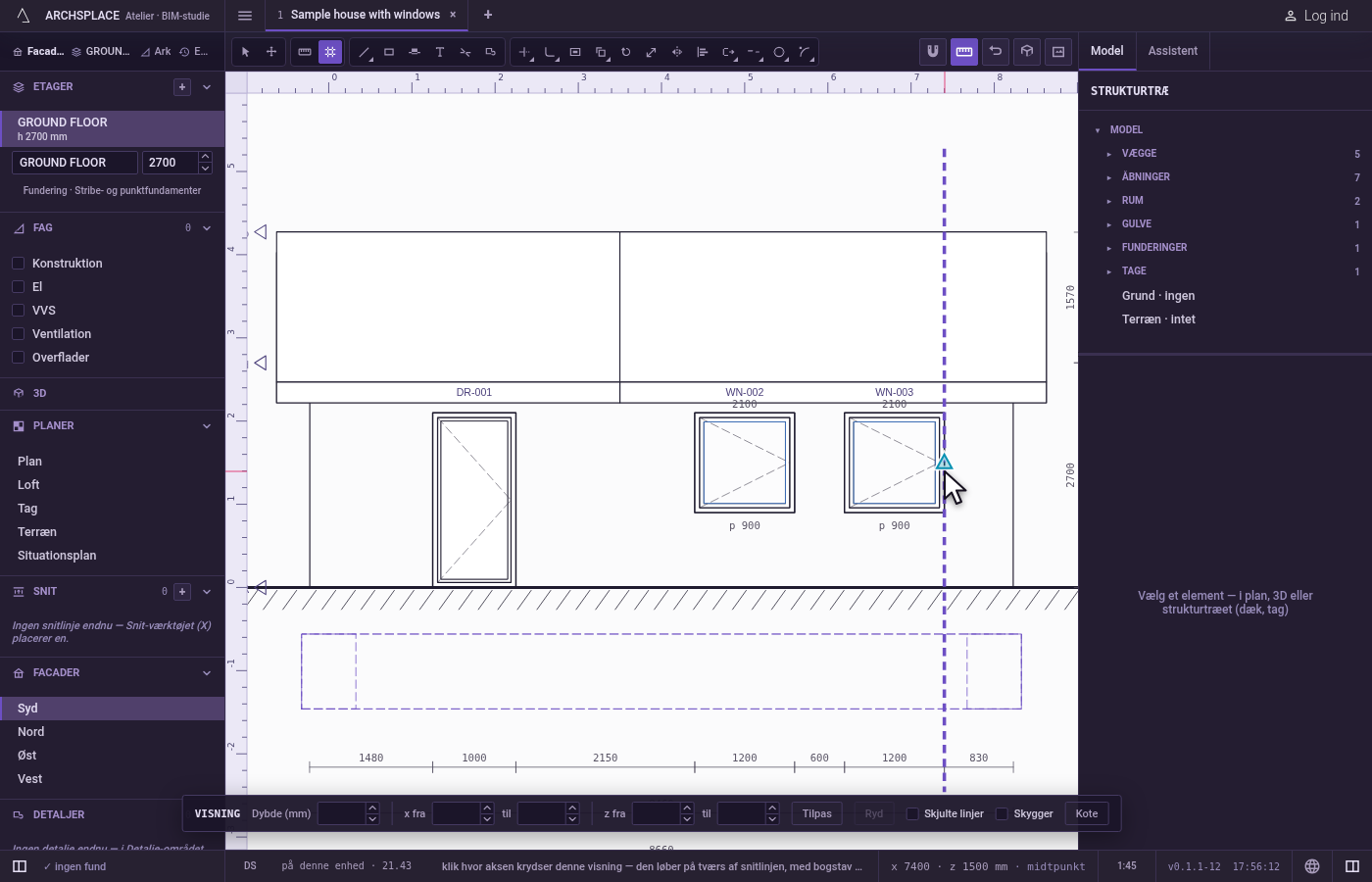

Find stedet. Bevæg markøren hen over tegningen: den stiplede linje følger den hen over hele visningen og holder på hjørnerne, midtpunkterne og kanterne af tegningens linjer.

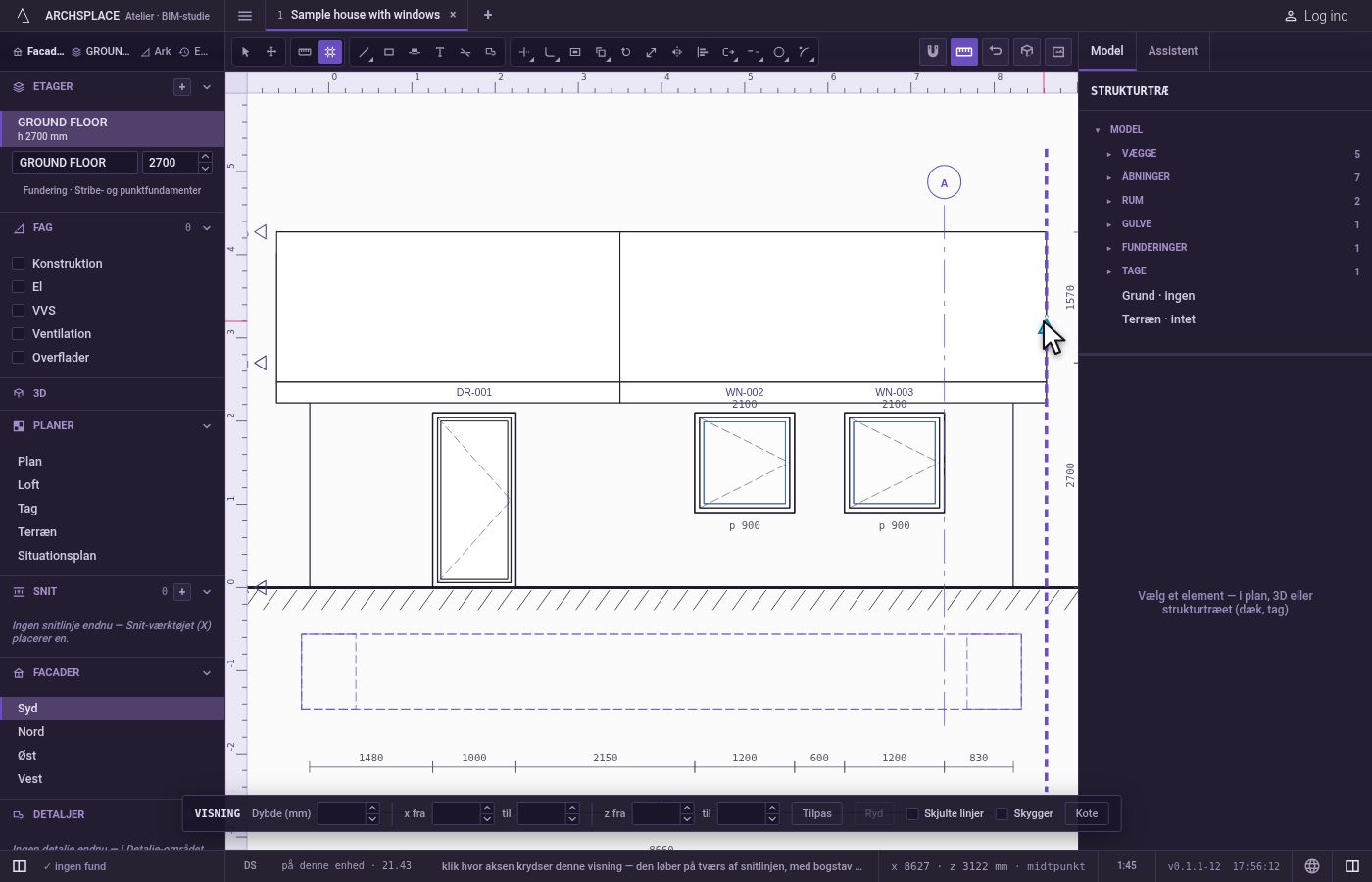

Klik. Aksen placeres. Visningen tegner den gennem tegningen med sin boble ovenover, og plantegningerne tegner den hen over bygningen. Værktøjet bliver i hånden til en ny akse.

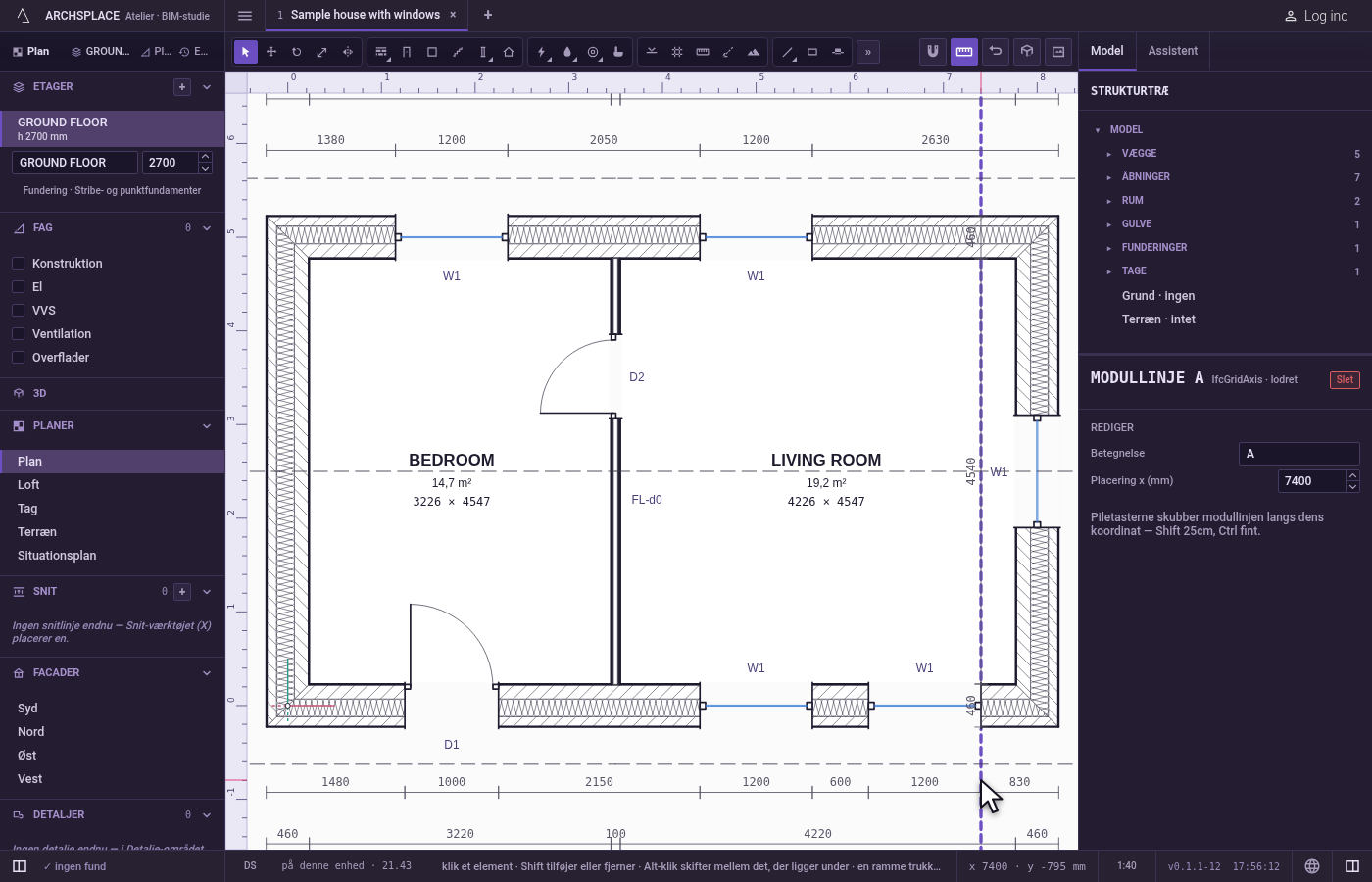

Justér den fra planen eller dens panel. Med Vælg klikker du på aksen på en plan. Dens panel tilbyder dens Betegnelse og dens placering, og piletasterne skubber den langs dens egen koordinat.
Hvad det afviser
- En skrå akse. Fra et snit eller en facade går en akse altid vinkelret på visningen. En akse i en hvilken som helst anden vinkel placeres på planen med værktøjet Modullinjes linjevalg.
- At flytte den med Flyt. En modullinje glider kun langs sin egen akse: værktøjet Flyt lader den være, hvor den er, og beder dig bruge piletasterne eller dens panel.
- En modullinje i et udsnit. Et udsnits egen visning har intet Modullinje-værktøj.
- At blive taget af en boks. En boks tegnet med Vælg tager aldrig en modullinje; klik på den for at tage den.
Hvad det skriver i kontrakten
Hvert klik tilføjer én akse til kontraktens grids med den verdensakse, den fastlægger, dens placering i meter afrundet til centimeteren og dens betegnelse:
axis: "X" er en linje med konstant x, placeret fra en visning, der ser mod nord eller syd, og forsynet med et bogstav. axis: "Y" er en linje med konstant y, placeret fra en visning, der ser mod øst eller vest, og forsynet med et tal. Aksens tegning i hver visning skrives aldrig: den udledes af denne post.
Ofte stillede spørgsmål
Hvordan tilføjer jeg en modullinje fra en facade?
Åbn facaden, tryk på A, og klik der, hvor aksen skal krydse visningen. Aksen placeres straks og tegnes på facaden med sin boble og på hver plantegning.
Hvorfor får min nye akse et tal og ikke et bogstav?
Visningen afgør, hvilken vej aksen løber. Ser visningen mod nord eller syd, løber en akse på tværs af den langs y og får et bogstav. Ser den mod øst eller vest, løber den langs x og får et tal. Et bogstav eller tal følger antallet af akser af den slags, der allerede er placeret.
Hvordan flytter jeg en modullinje bagefter?
Vælg den, og brug piletasterne, som skubber den langs dens egen koordinat, eller skriv dens placering i dens panel. Værktøjet Flyt lader en modullinje være, hvor den er.
