Afrund i moduleditoren

Afrund runder hjørnet, hvor to fuger mødes, med en bue med den radius, du skriver, og skærer hver fuge tilbage til der, hvor buen rører den. Med en radius på nul forbinder det de to i et skarpt hjørne, og med fuger valgt afrunder Enter alle de hjørner, de har, på én gang.

Hvad det er

Afrund runder et hjørne. Du vælger to fuger (linjer eller buer) nær det hjørne, de danner, og Afrund lægger en bue med den radius, du skrev, mellem dem og skærer hver fuge tilbage til der, hvor buen rører den. Den side af hver fuge, der beholdes, er den side, du klikkede på. Når de to valg er to sider af én polylinje eller ét rektangel, der mødes i et hjørne, udskiftes hjørnet på stedet, og figuren forbliver én fuge. Når de er to separate fuger, forbliver de to, og buen bliver en fuge for sig.

Med en radius på nul runder Afrund ikke: det afkorter eller forlænger de to fuger, til de mødes i et skarpt hjørne.

Hvornår du bruger det

Når mødet mellem to fuger skal rundes, som i en rullesten eller en belægningssten med runde hjørner.
Når et hjørne skal lukkes pænt, hvor to fuger går forbi eller ikke når hinanden, med en radius på nul.
Når alle hjørner i en polylinje eller et rektangel skal rundes på én gang.

Trinnene

Tag værktøjet. Tryk på F, eller klik på Afrund i linjen. Det deler knap med Affas. Radius starter på nul, hver gang du tager værktøjet.

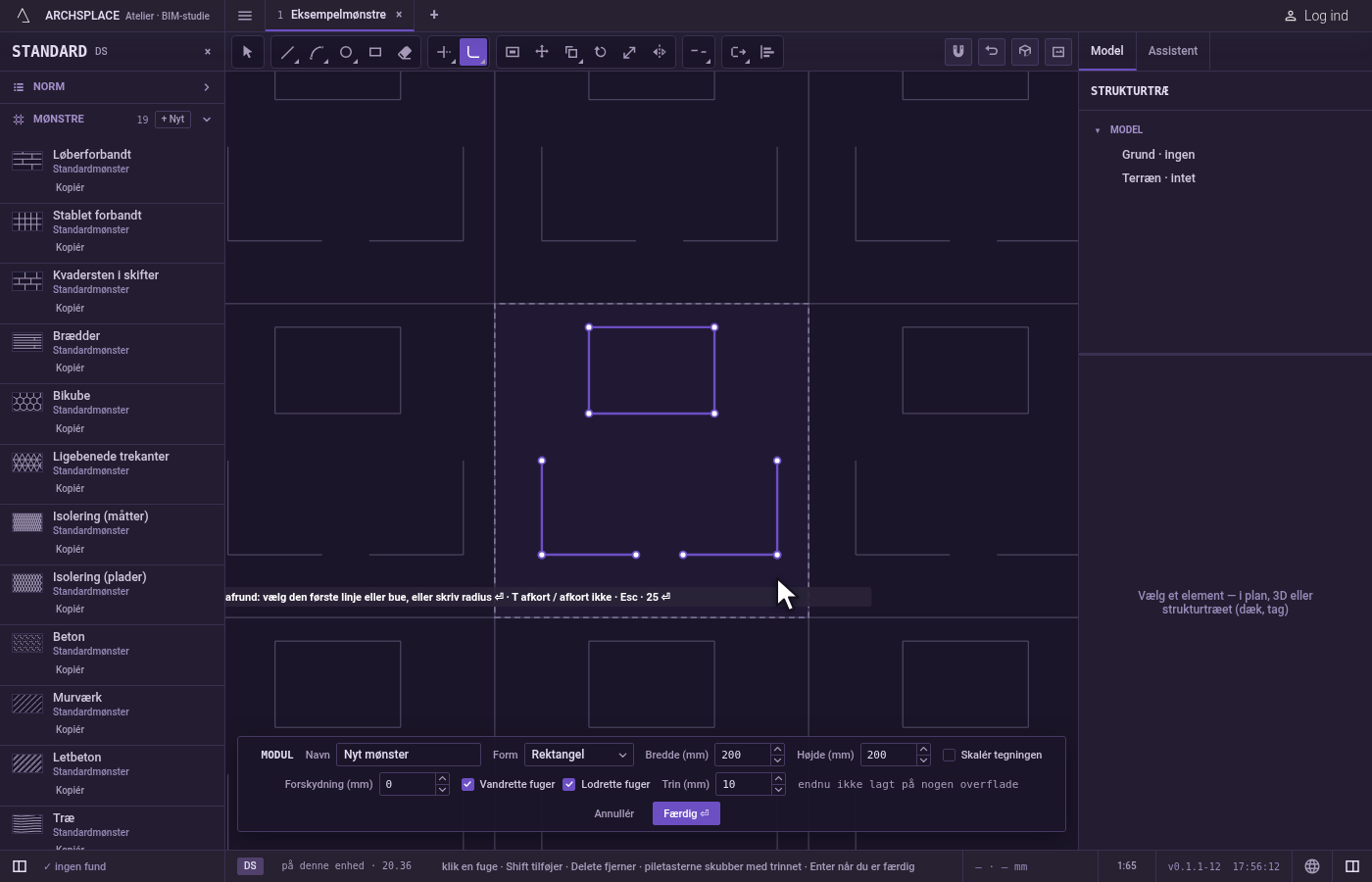

Skriv radius. Skriv den, og tryk på Enter. Du kan skrive en ny når som helst, mens værktøjet er i hånden.

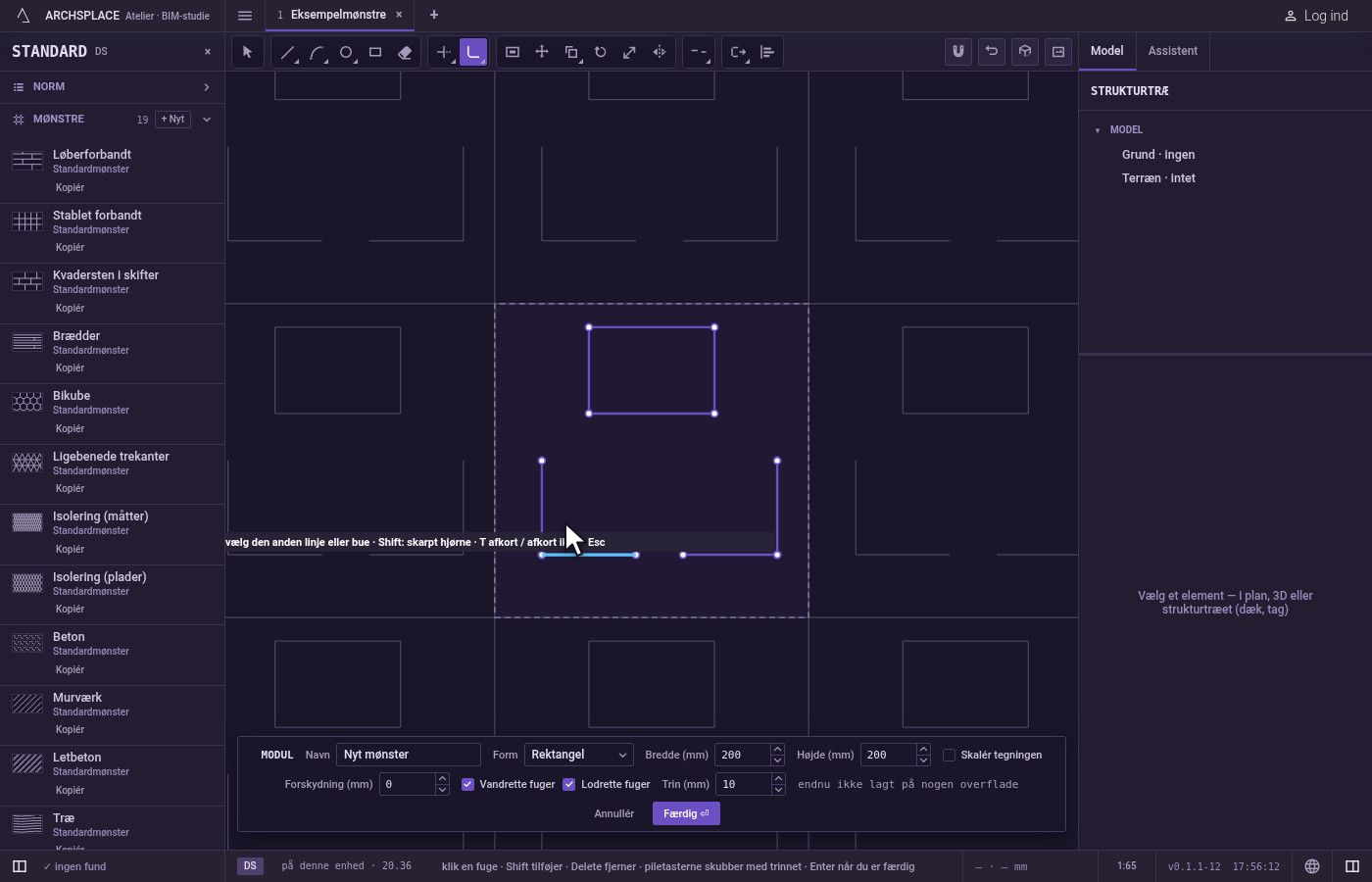

Vælg den første fuge. Klik en linje eller en bue nær hjørnet, på den side, du vil beholde. Den bliver ved med at lyse, mens du leder efter den anden. Valget læser selve markøren, ikke et fang, så ved en skæring tager det den fuge, du peger på.

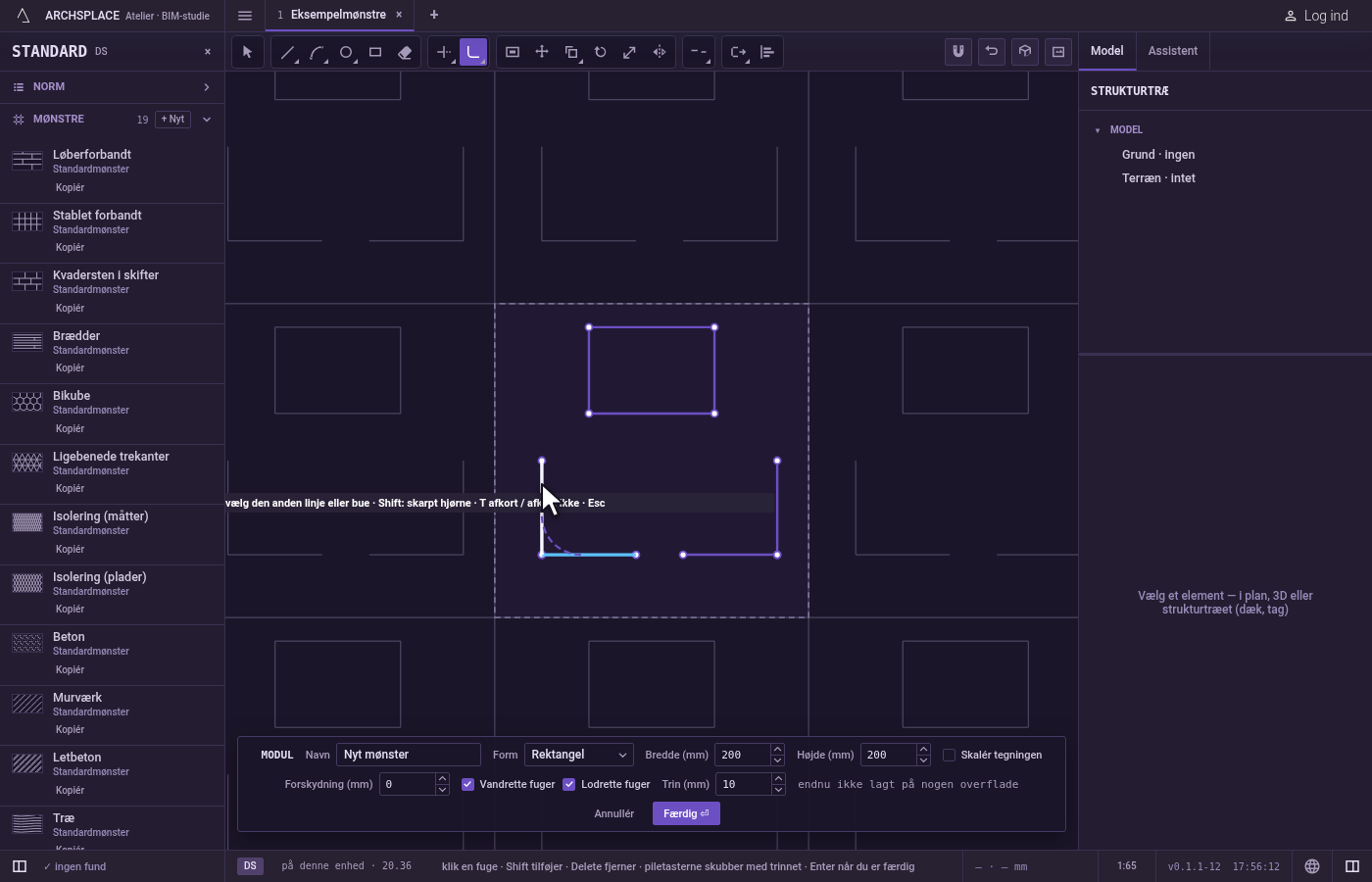

Vælg den anden fuge. Når markøren passerer den, vises den bue, der ville blive lavet. Klik på den, på den side, du vil beholde. Hold Skift nede ved dette klik for et skarpt hjørne uanset radius. Værktøjet venter så på det næste hjørne med samme radius.

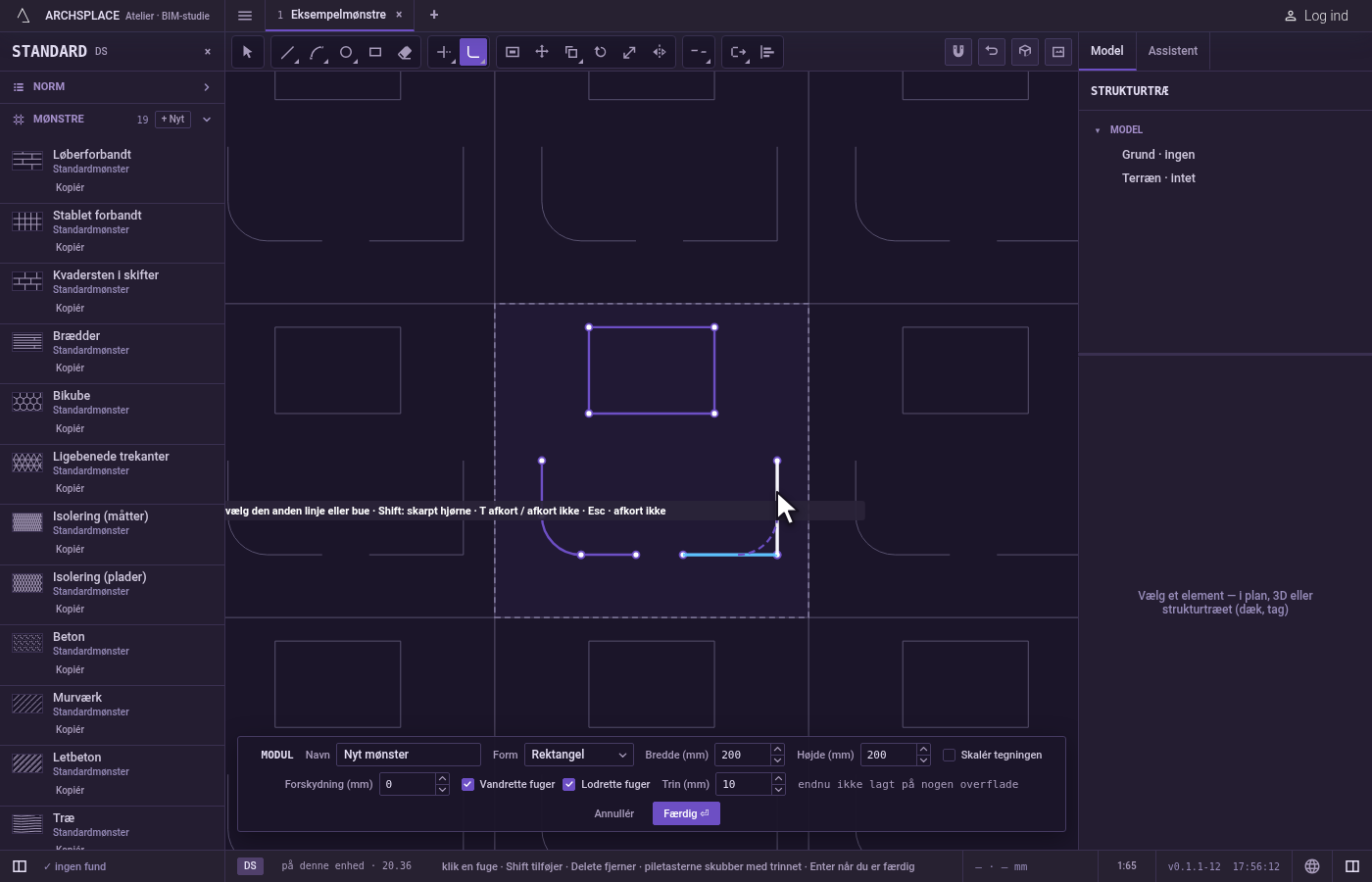

Behold fugerne hele, hvis du vil. Tryk på T før det andet valg for at skifte til afkort ikke: buen tilføjes, og de to fuger lades, som de var. Teksten viser afkort ikke, mens det er slået til. Tryk på T igen for at skifte tilbage.

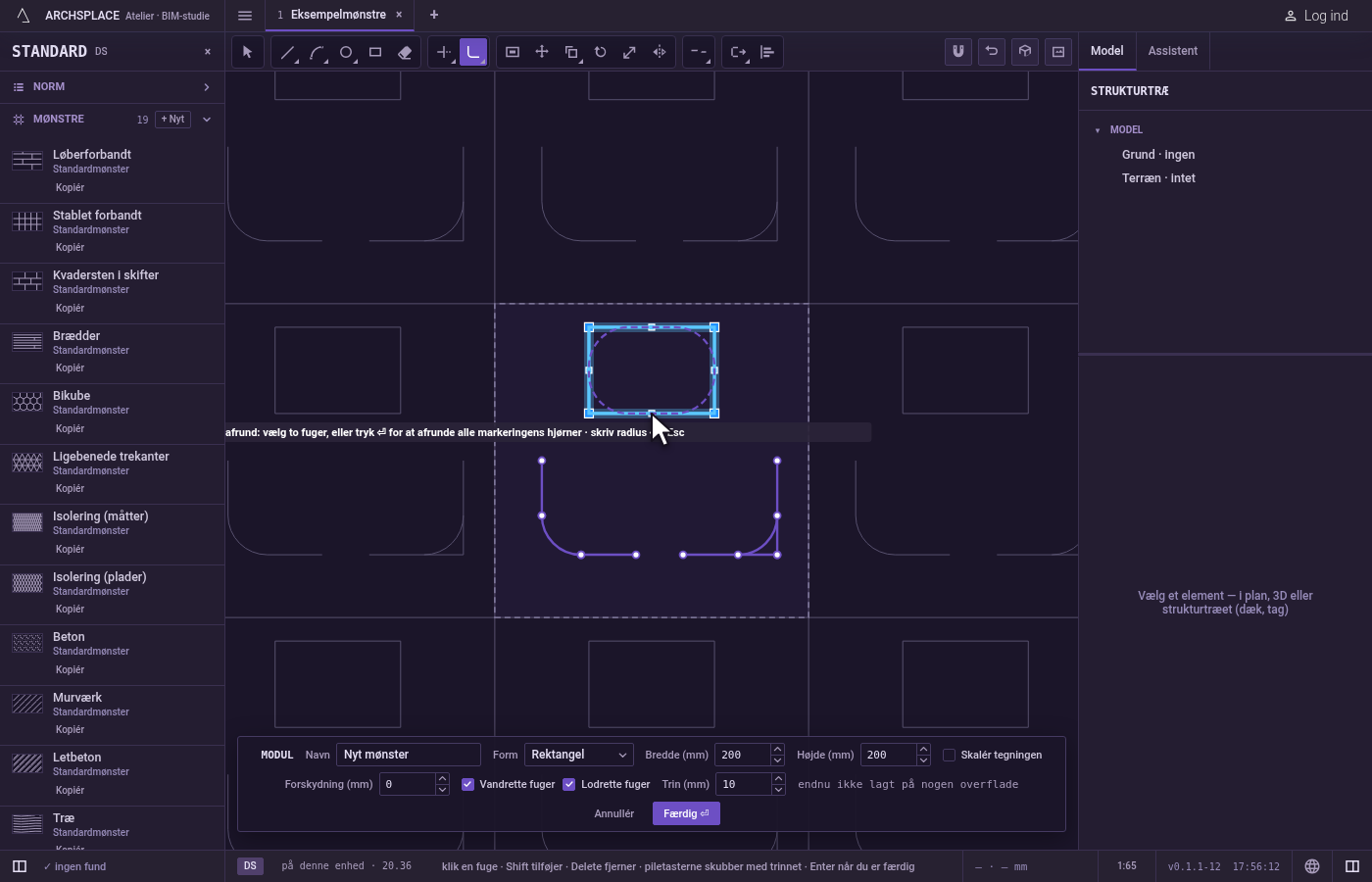

Eller afrund alle hjørner i en markering. Vælg fuger, før du tager værktøjet. Skriv radius og tryk på Enter, og tryk så på Enter igen: hvert hjørne i de valgte fuger, der kan tage radius, afrundes, og editoren siger, hvor mange hjørner der blev behandlet, og hvor mange der blev efterladt, som de var.

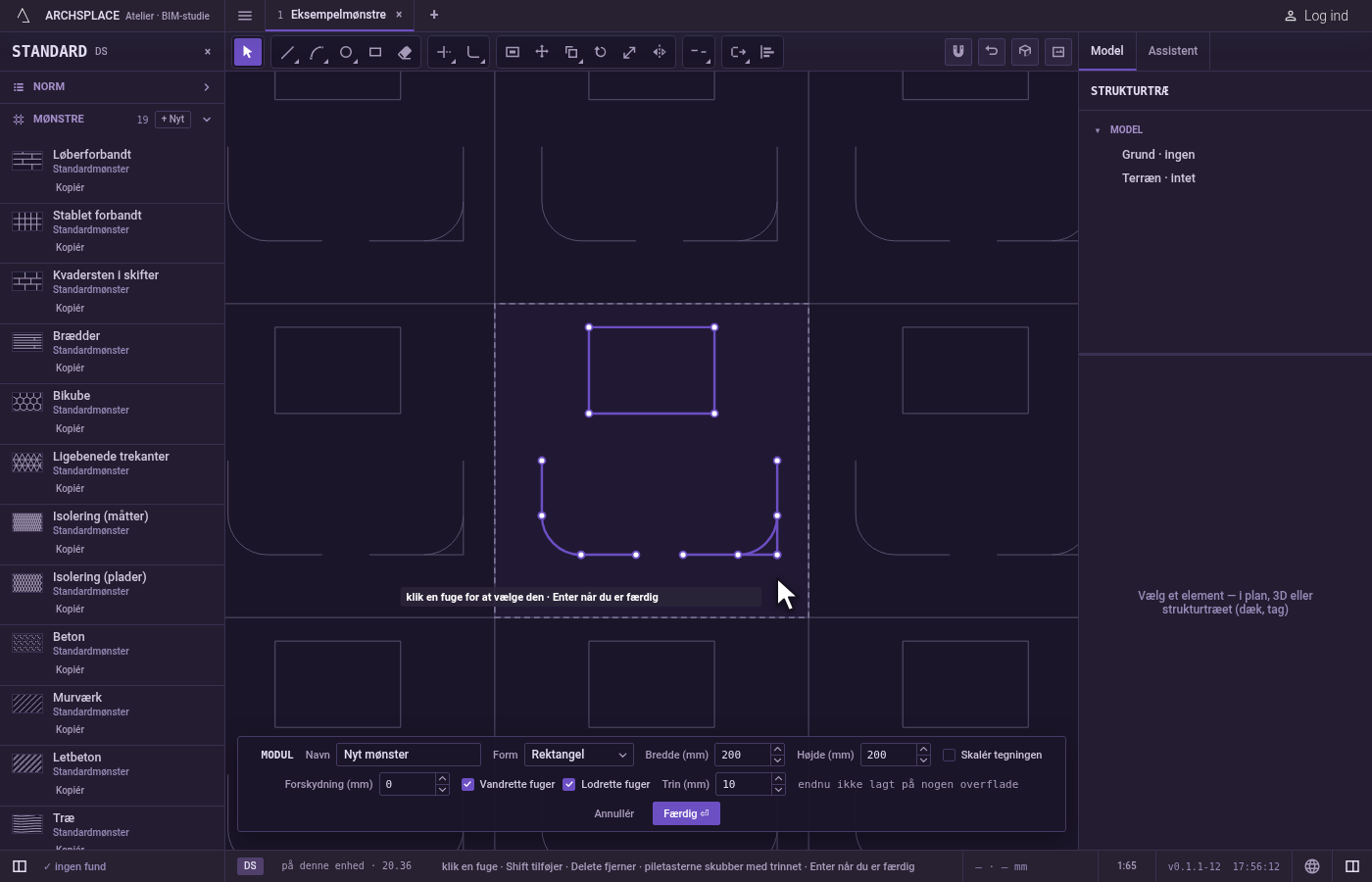

Afslut. Esc dropper det første valg og forlader derefter Afrund til fordel for Vælg. Ctrl+Z fortryder det sidste hjørne. Tryk på Færdig i linjen nederst for at give modulet tilbage.

Hvad det afviser

Et klik på ingenting. Teksten siger ingen linje eller bue der.
Den samme fuge to gange. Det andet valg skal være et andet stykke: vælg et andet, forskelligt stykke.
Fuger, der aldrig mødes. To parallelle linjer afvises med disse kanter mødes aldrig.
En for stor radius. Passer buen ikke til de to fuger, siger teksten hjørnet passer ikke til disse kanter.
Et snit midt i en figur. At vælge to sider af én polylinje, der ikke mødes i et hjørne, afvises med det ville skære en linje over på midten.
Et resultat, der forlader modulet. Ville den nye bue eller en ændret fuge stå uden for modulet, ændres intet, og editoren siger en figur skal blive inde i modulet.
Intet hjørne i en markering. Trykker du på Enter med fuger valgt, og ingen af deres hjørner kan tage radius, siger teksten intet hjørne i markeringen kan behandles.

Hvad det skriver i kontrakten

Intet, mens du arbejder: ændringen bliver i moduleditoren, hvor Ctrl+Z går tilbage gennem den. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde, hver fuge som dens punkter i meter fra modulets nederste venstre hjørne, med afrundingens bue bevaret som en ægte bue. Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvorfor lavede Afrund et skarpt hjørne i stedet for et rundt?

Radius starter på nul, hver gang du tager værktøjet, og en radius på nul forbinder de to fuger i et skarpt hjørne. Skriv radius, og tryk på Enter, før du vælger fugerne.

Hvordan afrunder jeg alle hjørner i en polylinje på én gang?

Vælg den, før du tager Afrund, skriv radius og tryk på Enter, og tryk så på Enter igen. Hvert hjørne, der kan tage radius, afrundes, og editoren siger, hvor mange der blev efterladt, som de var.

Kan jeg tilføje buen uden at forkorte fugerne?

Ja. Tryk på T for at skifte til afkort ikke: buen tilføjes, og de to fuger forbliver, som de var. Tryk på T igen for at skifte tilbage.
