Fuge i moduleditoren
Læs påDanmark

SkitseLi studiet

Fuge i moduleditoren

Fuge tegner én lige fuge inde i et mønsters modul, fra et første punkt til et andet, med modulets kanter, dets hjørner og de fuger, der allerede er tegnet, som magneter. Du klikker begge ender, eller skriver længden, vandret og lodret mål eller koordinaterne, og en fuge, der går ud over modulet, skæres af ved dets kant.

Hvad det er

En fuge er en linje i mønstret: mørtlen mellem to mursten, mellemrummet mellem to fliser, linjen i en skravering. Fuge tegner én lige fuge inde i modulet fra ét punkt til et andet. Modulets eget rektangel, nedtonet, er den reference, du tegner op imod. Dets hjørner, midten af dets sider, dets centrum og dets kanter er magneter, og det er enderne, midterne og længden af alle de fuger, der allerede er tegnet, også. Når ingen magnet er nær, falder markøren på et gitter, hvis afstand er det Trin, der står i linjen nederst i editoren.

Hver fuge tegnes for sig: efter det andet punkt starter det næste klik en ny fuge. Mønstret, der gentages rundt om modulet, opdateres, mens du tegner, så du straks ser, hvordan fugen fortsætter fra ét modul til det næste.

Hvornår du bruger det

  • Når du vil tegne fugerne i et murforbandt, en flisefordeling eller et parketmønster inde i modulet.
  • Når du vil tegne linjerne i en tegneskravering.
  • Når du vil tilføje en enkelt lige linje der, hvor en figur (et rektangel, en polylinje) ville være for meget.

Trinnene

  1. Tag værktøjet. Tryk på L, eller klik på Fuge i linjen. Det deler knap med Polylinje. Teksten ved markøren beder om fugens start.

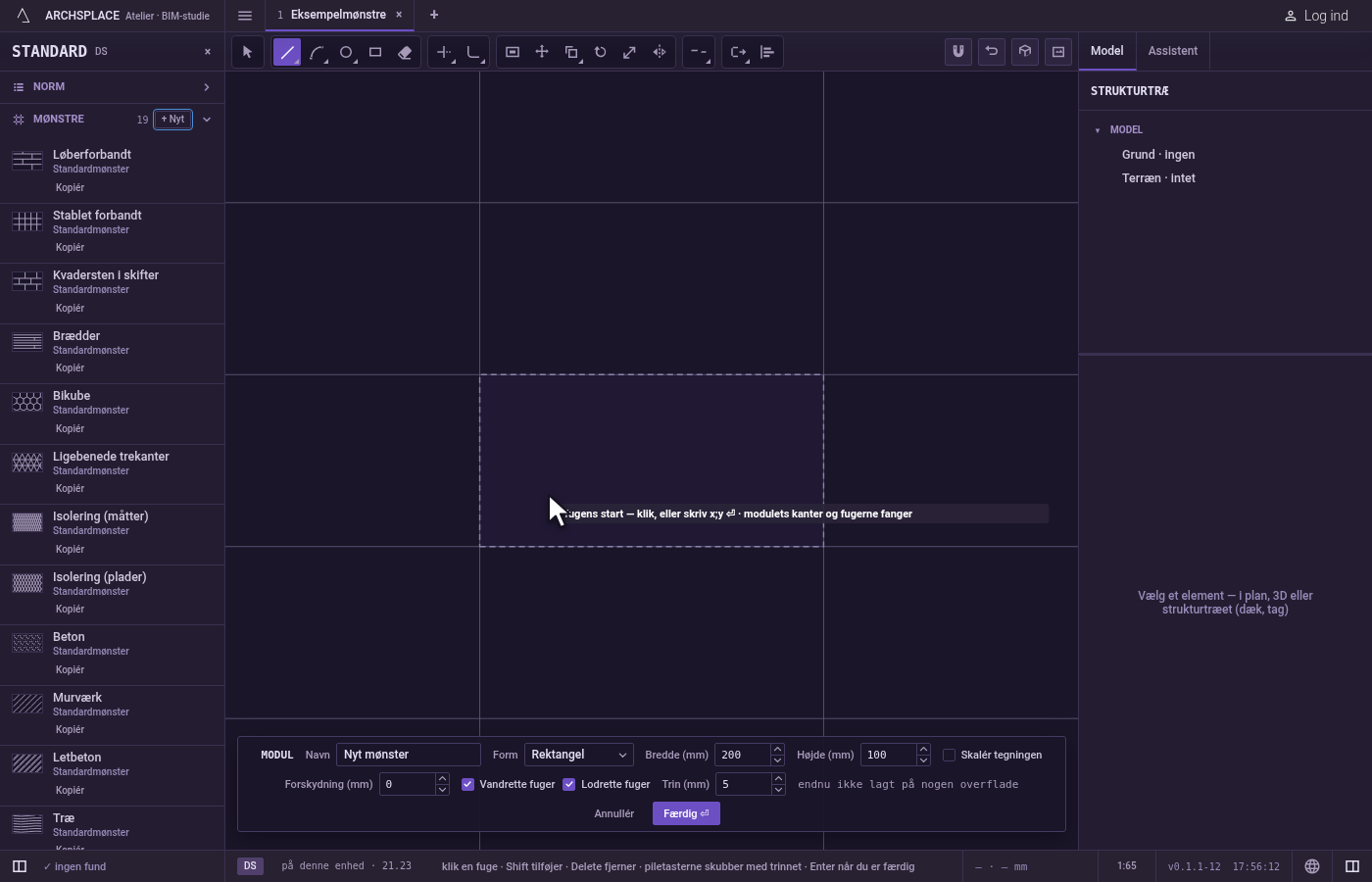

    Tag værktøjet. Tryk på L, eller klik på Fuge i linjen.

  2. Placér det første punkt. Klik inde i modulet. Et klik uden for det lander på den nærmeste kant. Du kan også skrive punktet som x;y og trykke på Enter, i modulets egne koordinater, målt fra dets nederste venstre hjørne. De fang, du har valgt i linjens menu Fang, gælder her som i visningerne.

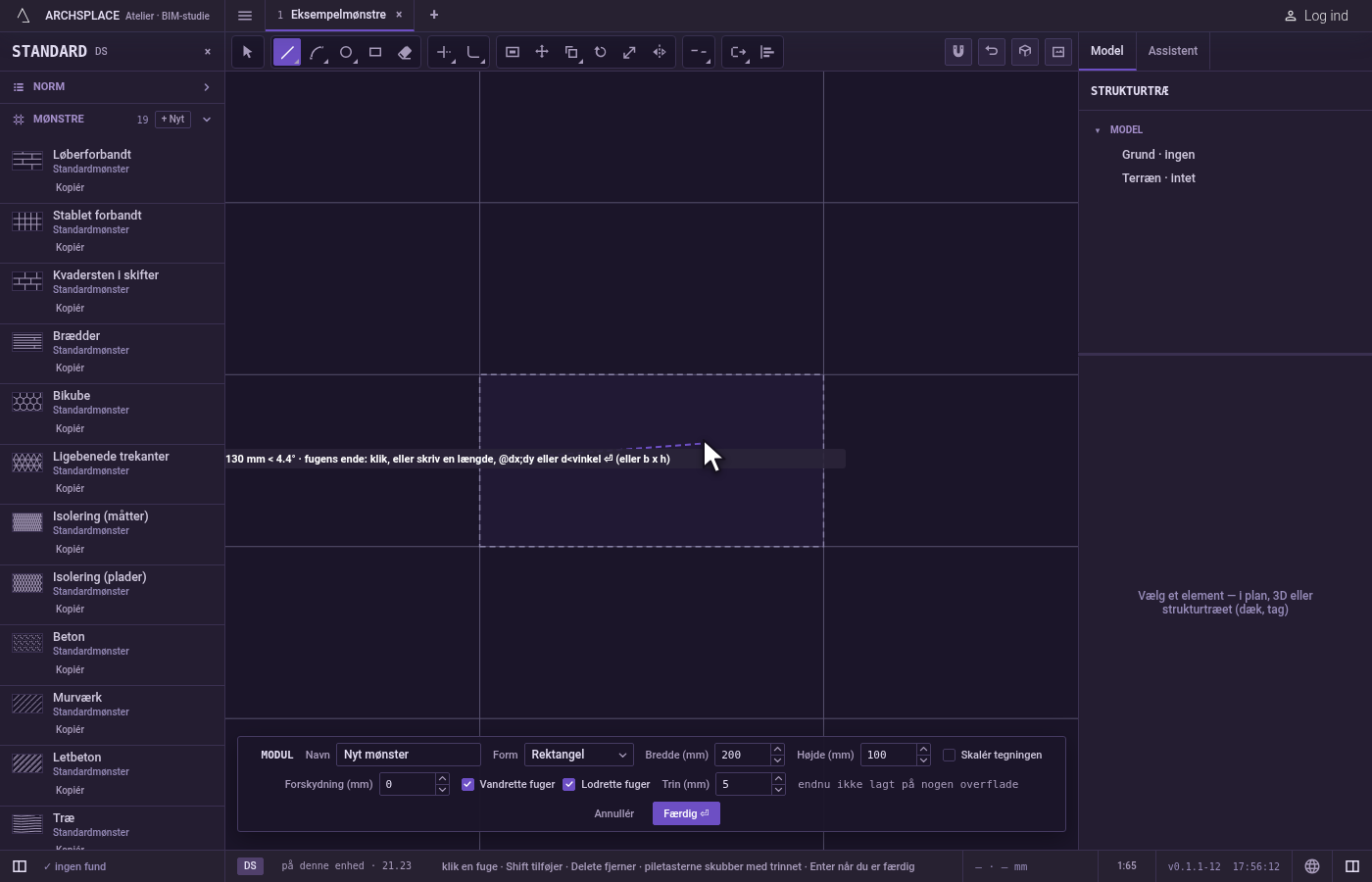

    Placér det første punkt. Klik inde i modulet.

  3. Placér det andet punkt. Et spøgelsesbillede af fugen følger markøren, og teksten viser dens længde og vinkel. Klik for at afslutte fugen, eller tryk og træk fra det første punkt og slip på det andet. For at være præcis skriver du en længde og trykker på Enter: fugen går så langt i den retning, markøren viser. Skriv to værdier som b x h (for eksempel 0.3x0.1) for at angive dens vandrette og lodrette afstand, mod den side, markøren er på. Et punkt skrevet i forhold til det første virker også: @dx;dy på tværs og op, eller @d<vinkel for en længde i en vinkel.

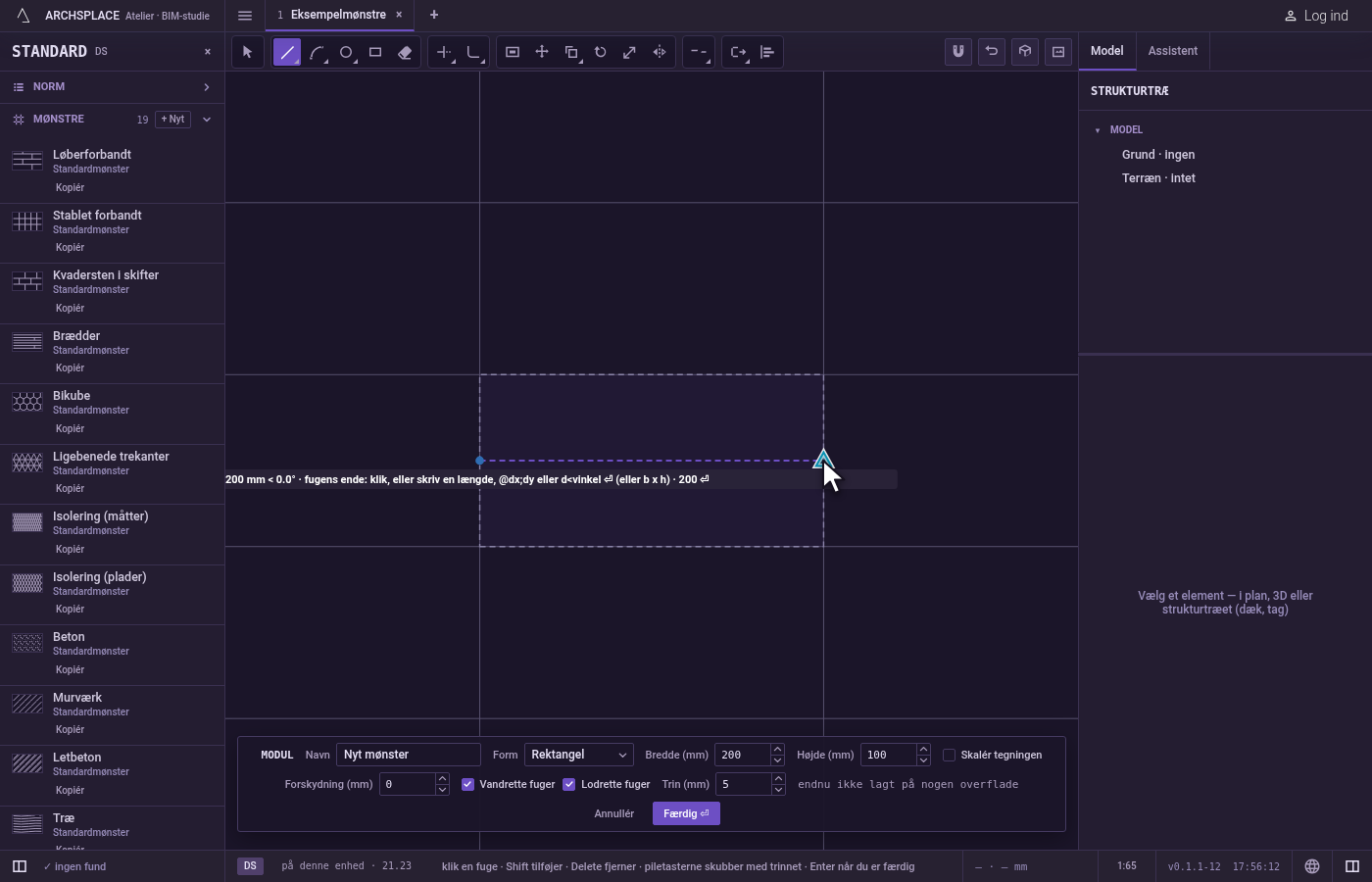

    Placér det andet punkt. Et spøgelsesbillede af fugen følger markøren, og teksten viser dens længde og vinkel.

  4. Tegn den næste. Fugen står, og værktøjet venter på et nyt første punkt. Gik fugen ud over modulet, skæres den af ved kanten, og editoren siger fugen gik ud over modulet og blev skåret af ved dets kant.

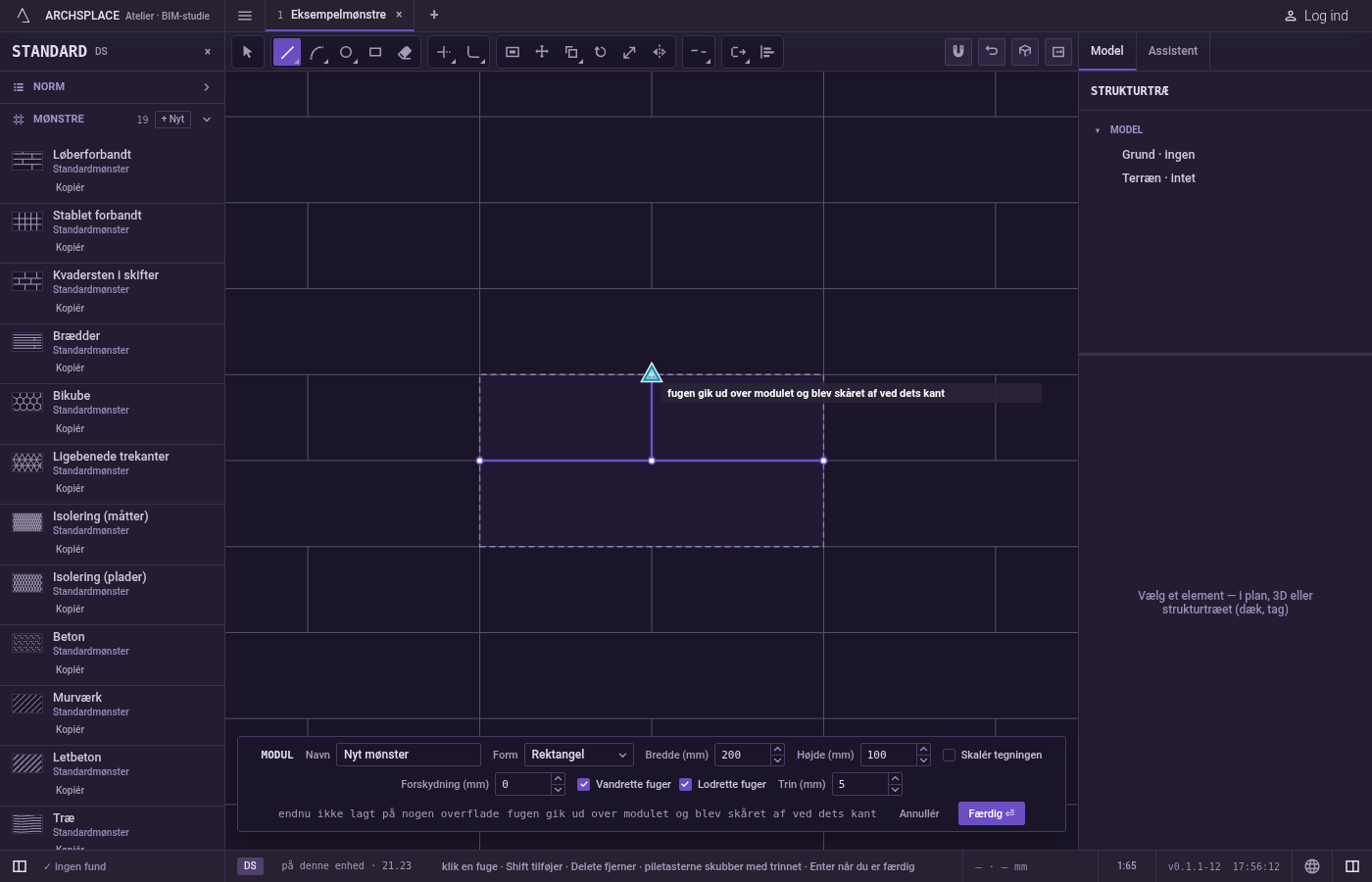

    Tegn den næste. Fugen står, og værktøjet venter på et nyt første punkt.

  5. Gå tilbage, eller fortryd. Esc rydder det, du har skrevet, og dropper derefter det første punkt. Backspace sletter det sidst skrevne tegn og dropper derefter det første punkt. Ctrl+Z fortryder den sidste fuge.

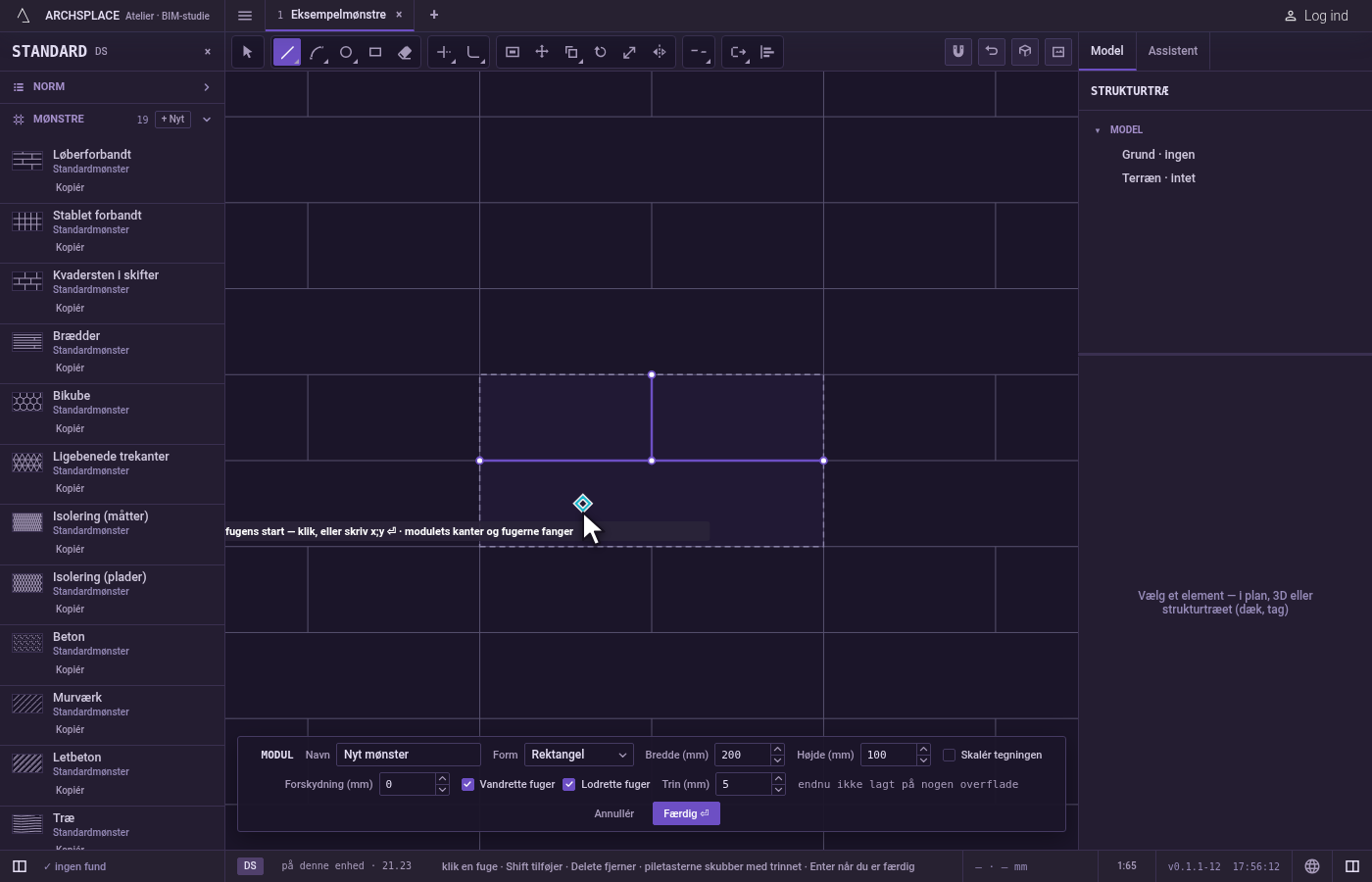

    Gå tilbage, eller fortryd. Esc rydder det, du har skrevet, og dropper derefter det første punkt.

  6. Giv modulet tilbage. Tryk på Færdig i linjen nederst, eller på Enter uden noget i hånden. Esc uden noget i hånden og intet valgt lukker editoren uden at skrive noget, så tryk først på Færdig, hvis du vil beholde dine fuger.

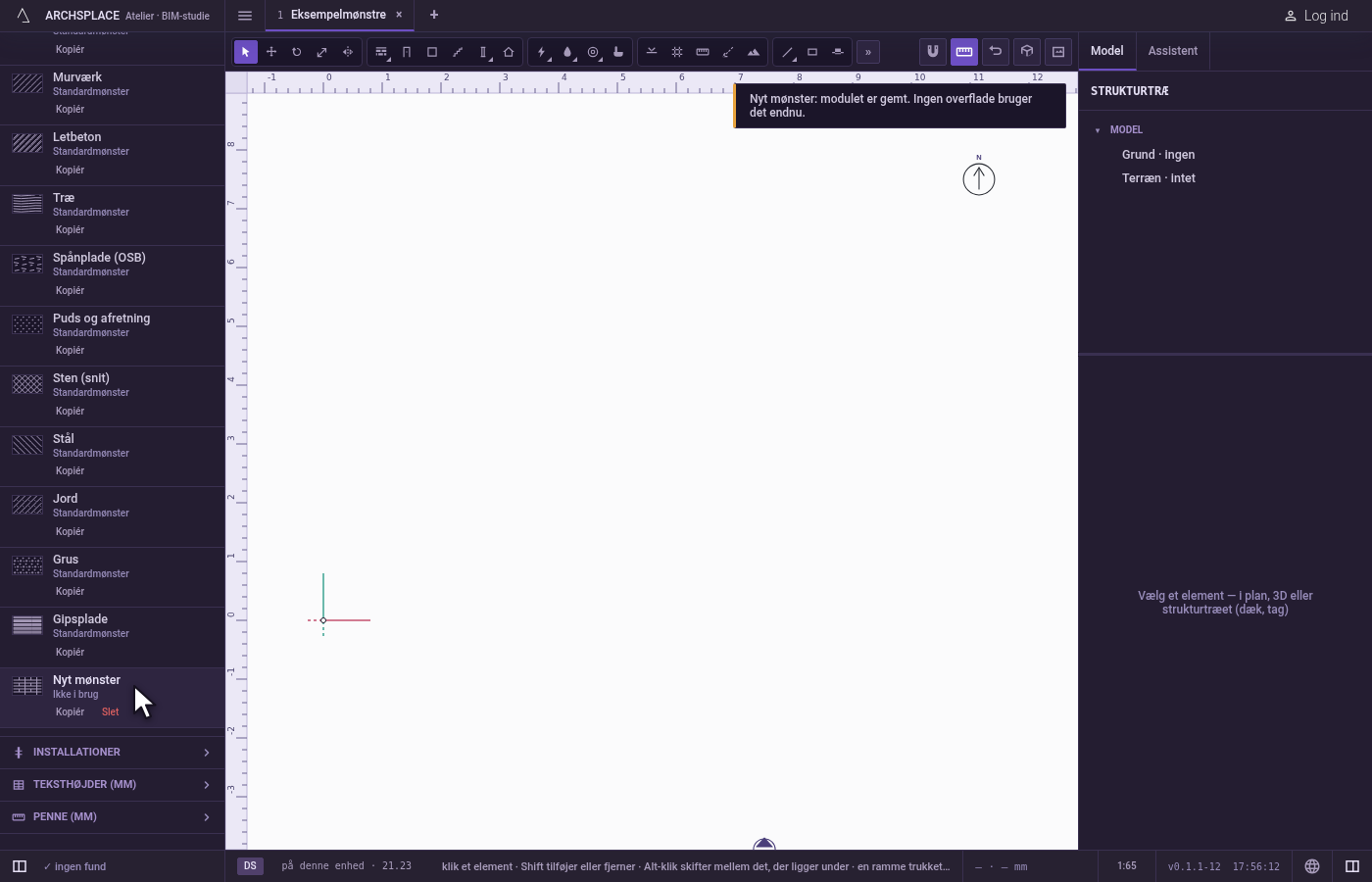

    Giv modulet tilbage. Tryk på Færdig i linjen nederst, eller på Enter uden noget i hånden.

Hvad det afviser

  • En fuge under en millimeter. Den afvises med en fuge under 1 mm afvises, og dit første punkt bliver i hånden. Et andet klik på det første punkt afvises på samme måde.
  • Et punkt uden for modulet. Et klik udenfor lander på den nærmeste kant. Et skrevet punkt udenfor flyttes ind på kanten, og editoren siger punktet lå uden for flisen. En skrevet tekst, der ikke er et punkt, afvises med de former, den tager imod.
  • En fuge, der krydser kanten. Den afvises ikke: delen udenfor skæres væk, og kun delen indenfor beholdes.

Hvad det skriver i kontrakten

Intet, mens du tegner: fugen bliver i moduleditoren, hvor Ctrl+Z tager den tilbage. Når du trykker på Færdig, skrives hele modulet til projektets mønstre i ét trin, du kan fortryde. En lige fuge gemmes som sine to punkter i meter fra modulets nederste venstre hjørne (papirmillimeter for en tegneskravering). Et standardmønster ændres aldrig: Færdig gemmer projektets egen version af det under samme navn, og alle overflader, der bruger det, følger med. Gem som nyt skriver i stedet et nyt mønster. Annullér skriver intet.

Se også

Ofte stillede spørgsmål

Hvordan tegner jeg en fuge med en præcis længde?

Klik det første punkt, peg i den retning, du vil, skriv længden og tryk på Enter. Vil du i stedet angive en vandret og en lodret afstand, skriver du dem som bredde x højde, for eksempel 0.3x0.1, og trykker på Enter.

Hvad sker der, hvis min fuge går ud over modulets kant?

Fugen skæres af der, hvor den møder modulets kant, og editoren siger det. Kun delen inde i modulet beholdes.

Hvorfor blev min fuge afvist?

En fuge kortere end en millimeter afvises, og editoren beholder dit første punkt, så du kan prøve igen med en længere.
