Elpunkt

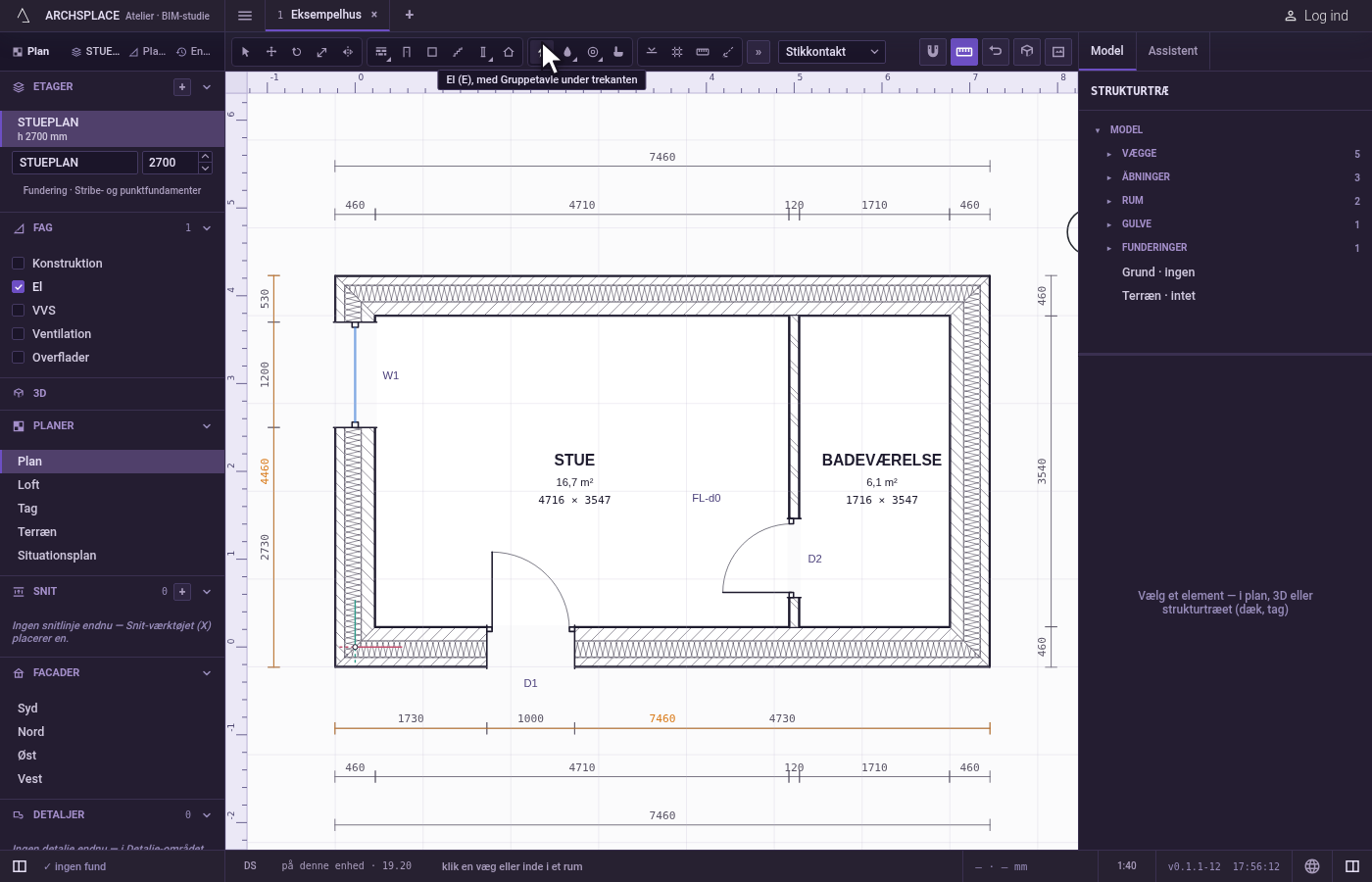

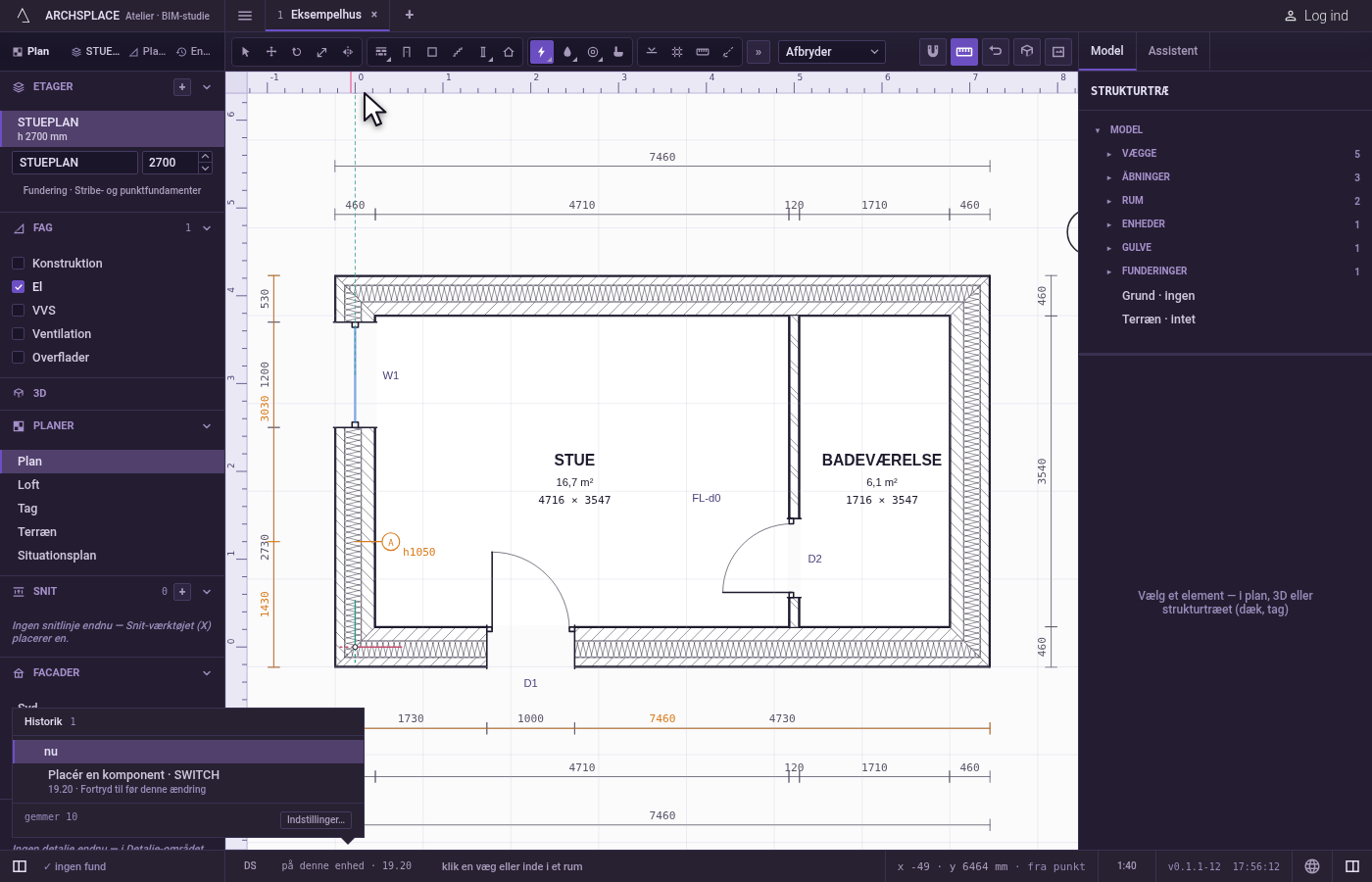

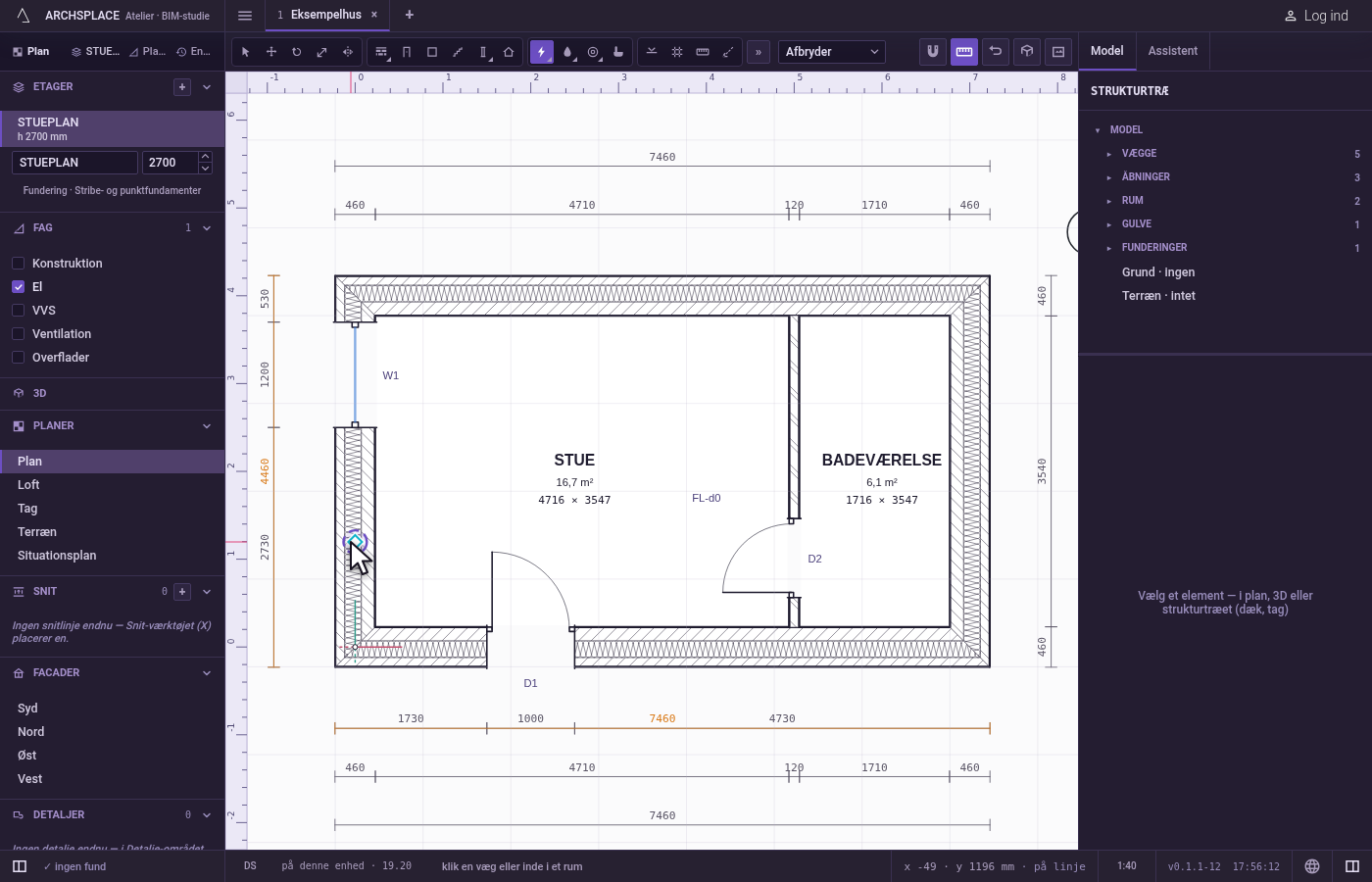

Værktøjet El placerer punkterne i elinstallationen. Listen ved siden af værktøjerne viser installationspunkterne fra dit projekts standard; i et projekt efter den danske standard for eksempel en stikkontakt, en dobbelt stikkontakt, en stikkontakt over bordplade, en stikkontakt IP44, et komfurudtag, en ladeboks, en afbryder, en korrespondanceafbryder, en lysdæmper, et lampeudtag i loft, en indbygningsspot, et lampeudtag på væg, et udendørs lampeudtag, et datastik, et antennestik, et ringetryk, en rumtermostat og en røgalarm. Hver type siger, hvor den står: de fleste på en væg, på den side, du klikker, og nogle få i rummet, i dets loft.

Du placerer punkterne; studiet trækker ledningerne. Så snart der står en gruppetavle i projektet (se Gruppetavle), samles punkterne i grupper efter din standards regler, og hver gruppes føring trækkes fra tavlen, op ad væggene og gennem loftet, af sig selv og dimensioneret. Intet af det gemmes: flyt et punkt, så føres grupperne igen. De vises med overlejringen El.

• Når en plans stikkontakter, afbrydere og lamper skal placeres.
• Når du vil tilføje et punkt med egen gruppe, for eksempel et komfurudtag eller en ladeboks.
• Når du vil kontrollere de grupper, studiet fører, efterhånden som du tilføjer punkter.

Én ny punktpost sidst i projektets liste over installationspunkter, som ét trin, som én fortrydelse tager tilbage: dets type og enten dets væg, dets afstand langs den på centimeteren og dets side, eller dets rum og dets punkt, med den fase, visningen tegner i. Grupper, føringer, kabler og sikringer skrives aldrig: de udledes af punkterne, hver gang projektet opbygges.
