Et underlag er et billede, en PNG, en JPEG eller en WebP, lagt under en etages plan, så du kan tegne oven på det, ét pr. etage. Dets bredde, opacitet og placering indstilles i dets panel, og det udskrives aldrig.
Hvad det er
Et underlag er et billede, der ligger under planen for én etage: en scannet tegning, et foto af en skitse, et skærmbillede af et kort. Du tegner væggene oven på det, og det bliver under alt det, planen tegner. Hver etage har ét underlag, og importerer du et billede på en etage, erstatter det det, den havde.
Billedet gemmes inde i projektet, så det følger med det. Det kommer ind 15 m bredt, halvt gennemsigtigt, med sit nederste venstre hjørne i planens nulpunkt. Dets panel indstiller dets bredde, som skalerer det med bevarede proportioner, dets opacitet, dets x- og y-forskydning, og fjerner det.
Hvornår du bruger det
- Når en gammel plan skal tegnes op fra en scanning.
- Når du vil tegne oven på en opmålingsskitse eller et luftfoto af grunden.
- Når en ny plan skal sammenholdes med den eksisterende.
Trinnene

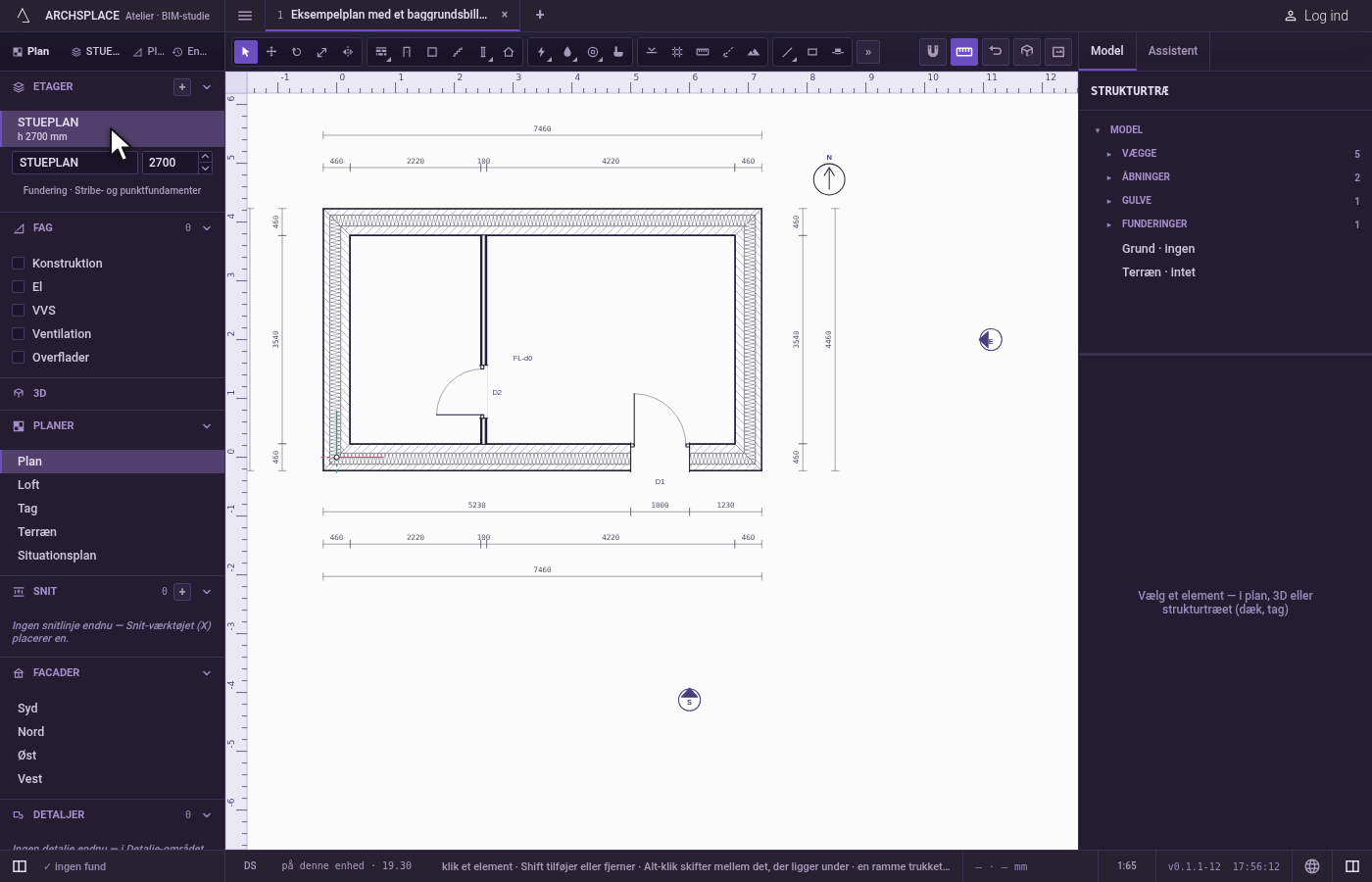

Åbn etagen. I listen Etager åbner du den etage, billedet hører til.

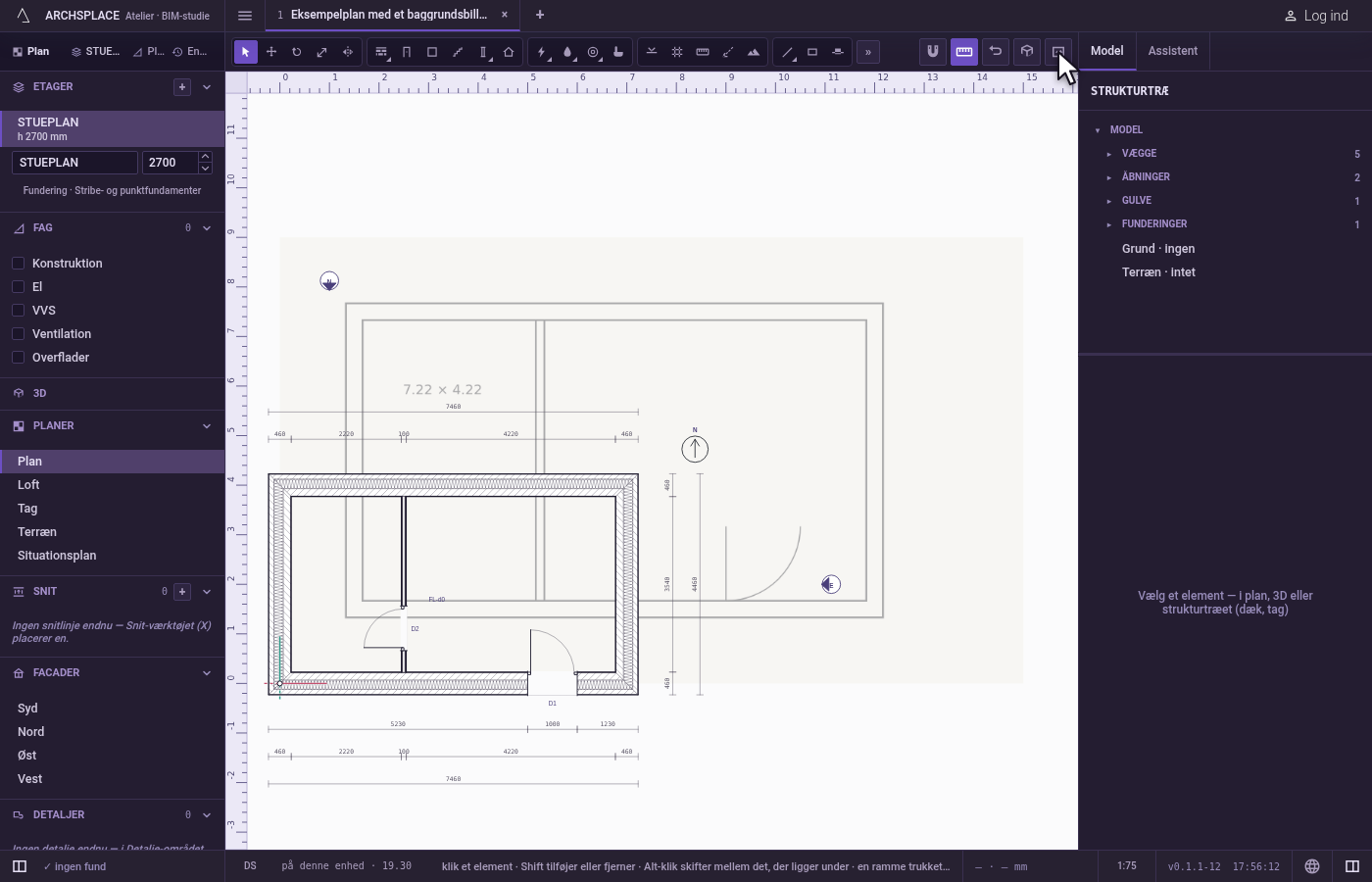

Importér billedet. Klik på knappen Underlagsbillede i værktøjslinjen, eller vælg Importér underlagsbillede… i menuen Filer. Vælg en PNG-, JPEG- eller WebP-fil. Billedet vises under planen, 15 m bredt og halvt gennemsigtigt.

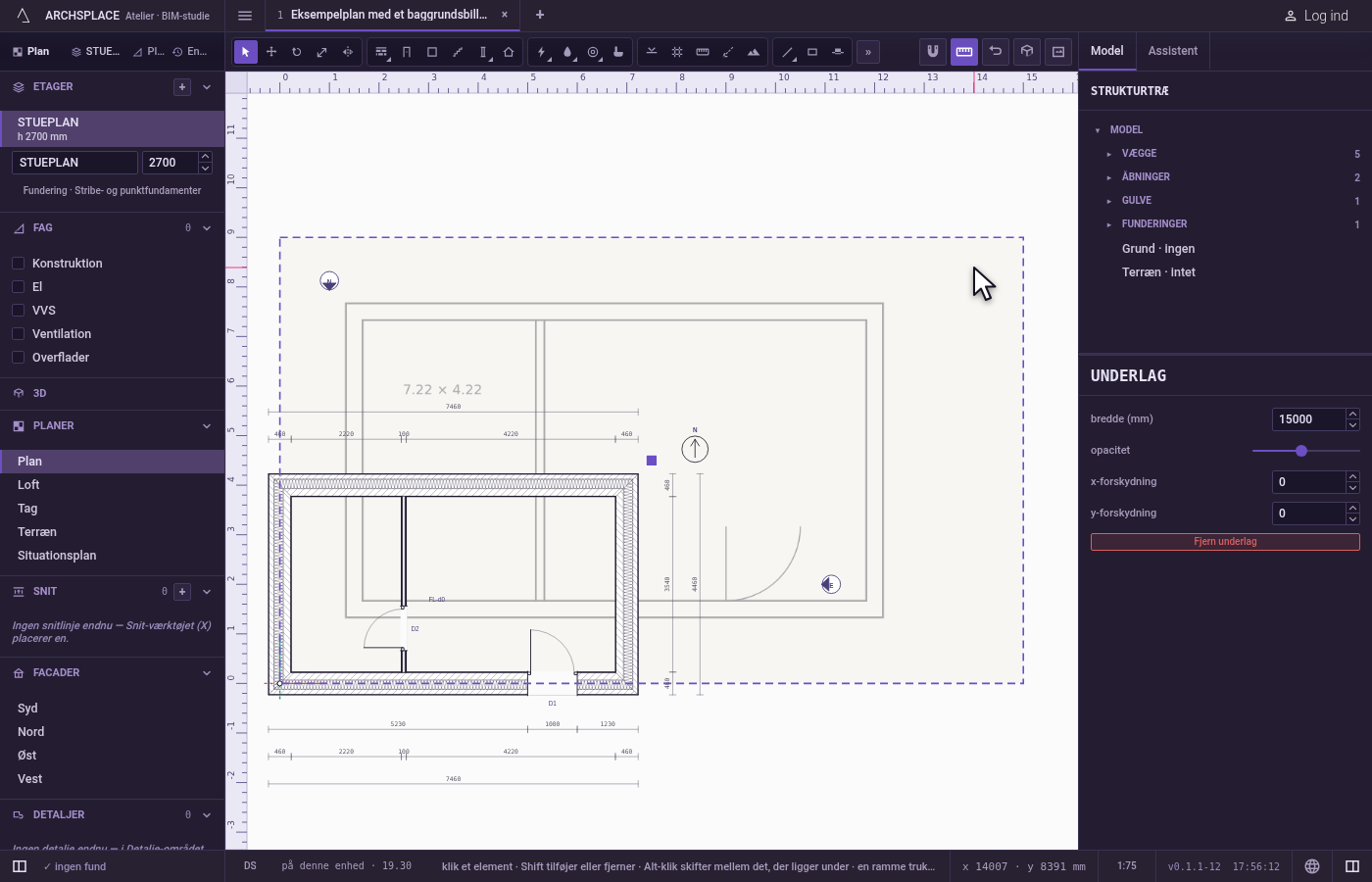

Vælg det. Med Vælg klikker du på billedet, hvor der ikke står noget element. Dets panel åbner til højre.

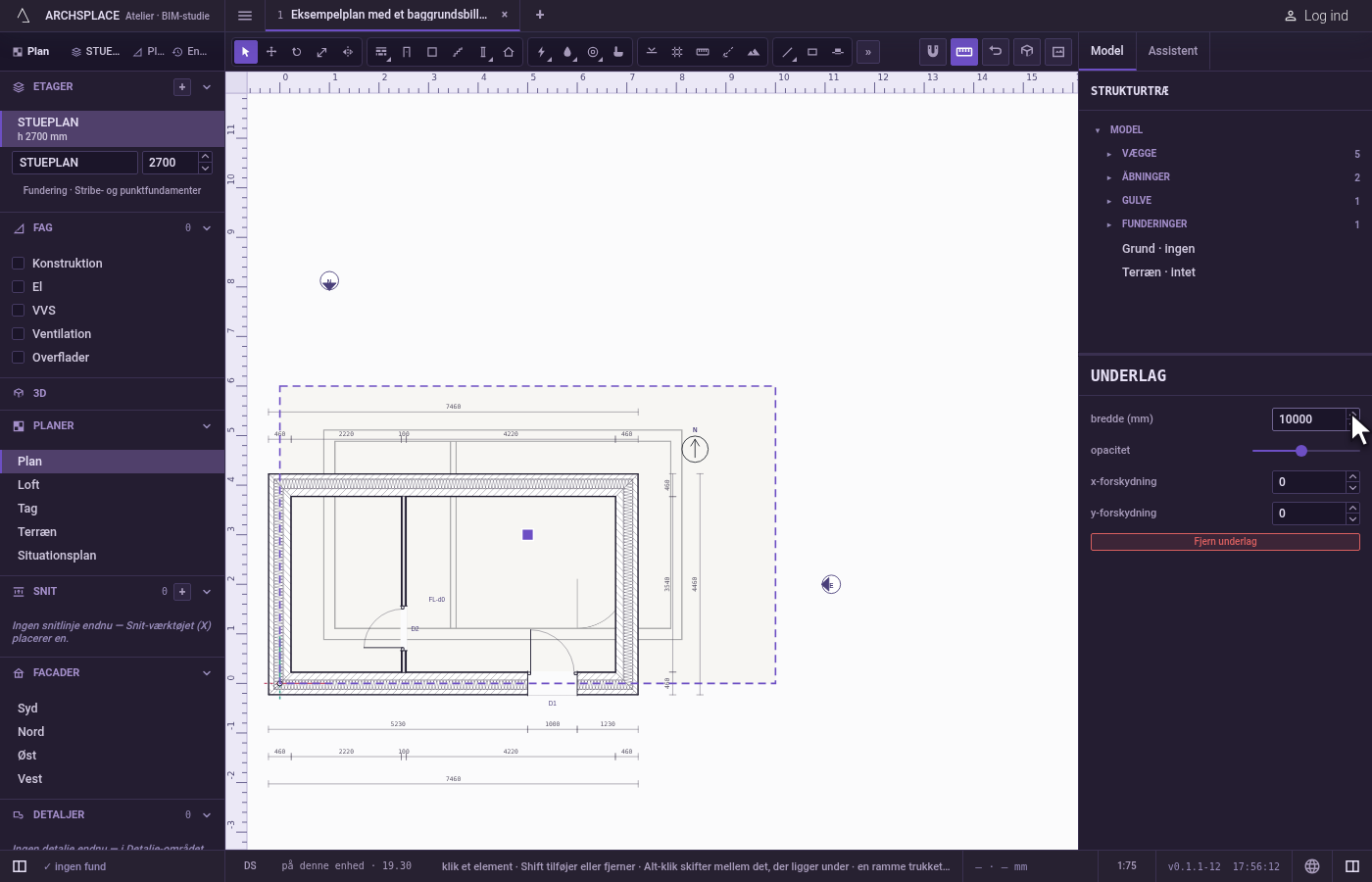

Bring det i målestok. Skriv dets bredde i projektets enheder. Sammenlign en længde, du kender på billedet, med en væg eller en hjælpelinje tegnet i den længde, og ret bredden, til de passer.
Læg det på plads. Træk i det firkantede håndtag, skub det med piletasterne, eller skriv dets x- og y-forskydning, til det ligger, hvor bygningen står. Sænk dets opacitet, hvis det skjuler din tegning.
Fjern det, når du er færdig. Fjern underlag, i dets panel, tager det af etagen.
Hvad det afviser
- Et andet billede på samme etage. En etage har ét underlag; en ny import erstatter det.
- Andre filtyper. Kun PNG-, JPEG- og WebP-billeder tilbydes.
- En boks, Slet eller Flyt. En boks og Markér alt tager aldrig underlaget, Slet afviser og henviser dig til Fjern underlag i dets panel, og Flyt siger, at det flyttes med piletasterne.
- En bredde på nul. Bredden skal være større end nul.
Hvad det skriver i kontrakten
Importen tilføjer én underlagspost for etagen, som ét trin, som én fortrydelse tager tilbage: etagen, selve billedet, dets størrelse i pixels, dets bredde i meter, dets opacitet og dets forskydning. Hver ændring i panelet er endnu et trin. Fjern underlag tager posten ud af projektet. Et stort billede giver en stor projektfil.
Se også
Ofte stillede spørgsmål
Hvordan bringer jeg en scannet plan i rette målestok?
Vælg underlaget, og skriv dets bredde i projektets enheder: billedet strækkes til den bredde og beholder sine proportioner. Mål en kendt længde på det med en hjælpelinje eller en væg, og justér bredden, til de passer.
Kan en etage have to underlag?
Nej. En etage har ét underlag. Importerer du et andet billede på samme etage, erstatter det det første.
Kommer underlaget med på mine tegninger?
Nej. Underlaget bliver på skærmen, under planen, til at tegne oven på. Det er ikke en del af tegningerne.
